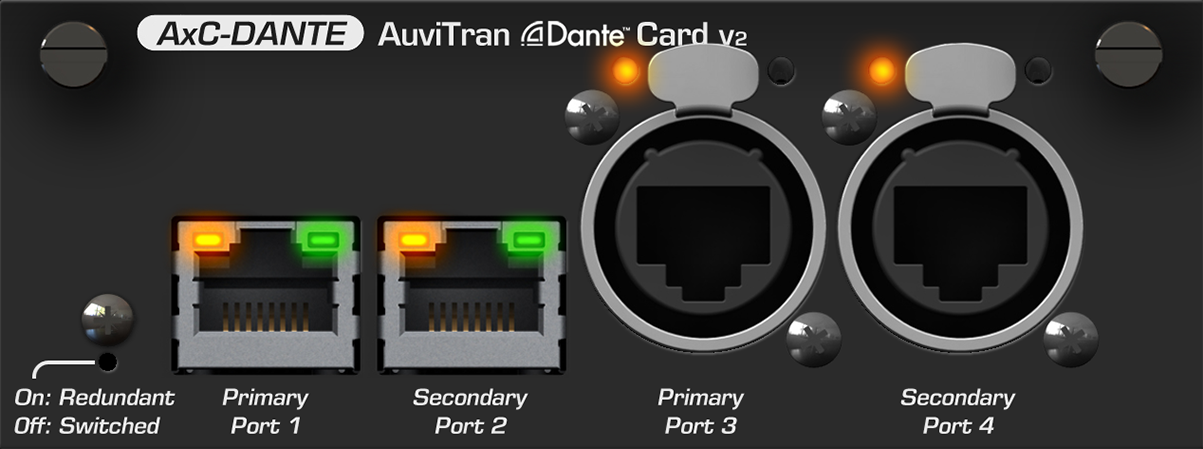

Audio ToolBox AxC Cards

MEC-2012-0004_FAV-IE2Bouchon-AxC-DANTE

Dante：64×64チャンネル（@48kHz）または32×32チャンネル（@96kHz） 　4x ギガビットポート（スイッチ）または 2x 冗長構成ポート使用

Dante™ & AES67 card
AxC-DANTE

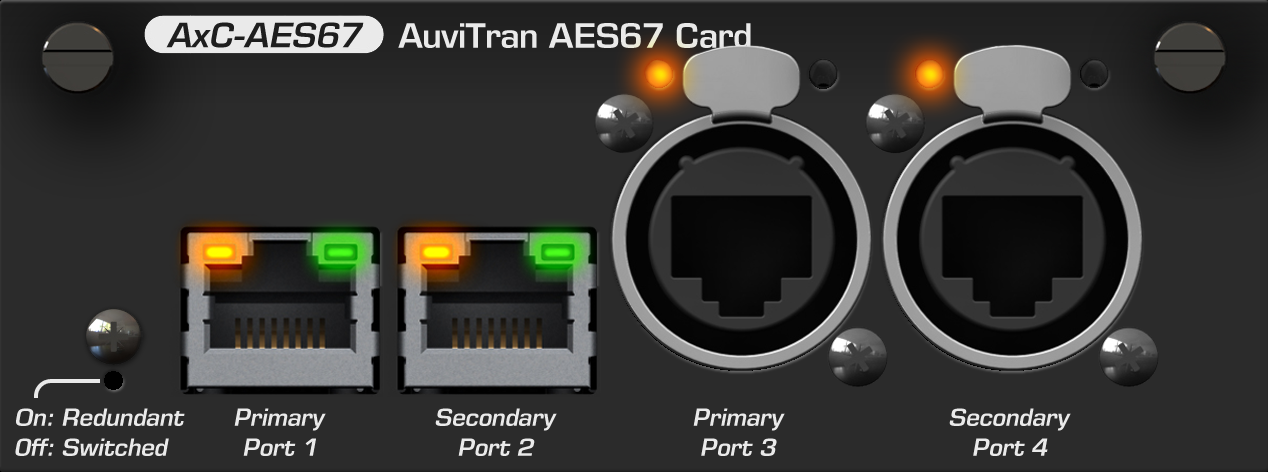

Front_Face_AxC-AES67

AES67 / Ravenna：64×64チャンネル（@48kHz）または32×32チャンネル（@96kHz）

AES67-ST2110-Ravenna card
AxC-AES67

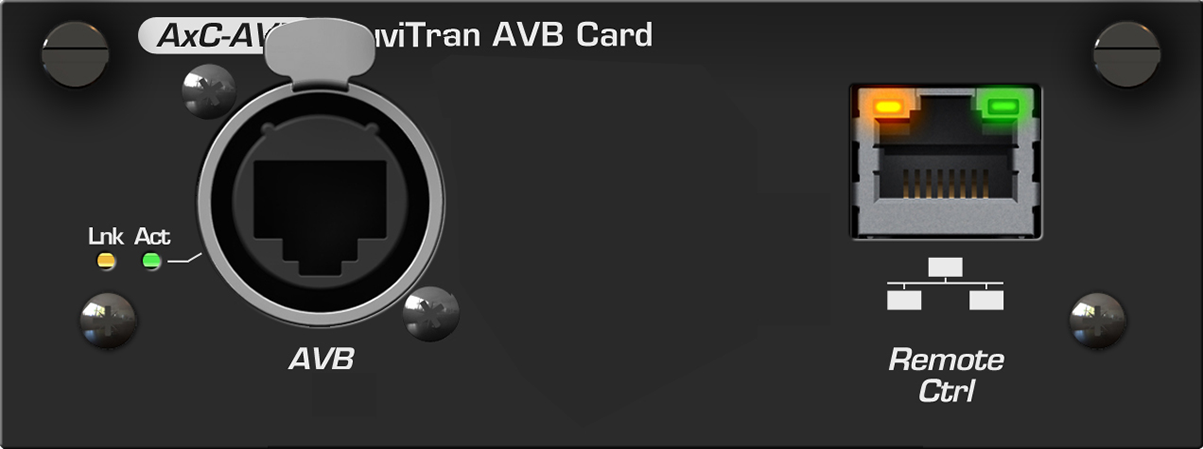

Front_Face_AxC-AVB

AVB / Milan：32×32チャンネル（48kHz）または16×16チャンネル（96kHz） 　堅牢なRJ54／XLRコネクター + RJ45リモートIPポート×1

AVB Interface card
AxC-AVB
MEC-2011-0015-REV2_FAV-BOUCHON-AxC-ES100

ギガビットスイッチ：デュアル5ポートスイッチ、2x SFPスロット（光／RJ45 SFPモジュール対応）

EtherSound card
AxC-ES100

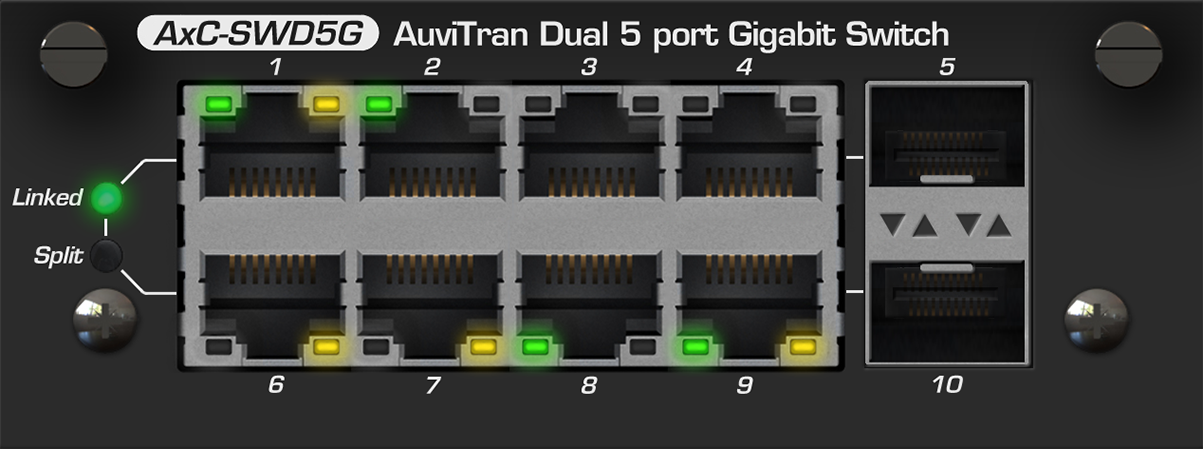

Front_Face_AxC-SWD5G

ギガビットスイッチ：デュアル5ポートスイッチ、2x SFPスロット（光／RJ45 SFPモジュール対応）

Gigabit switch card
AxC-SWD5G

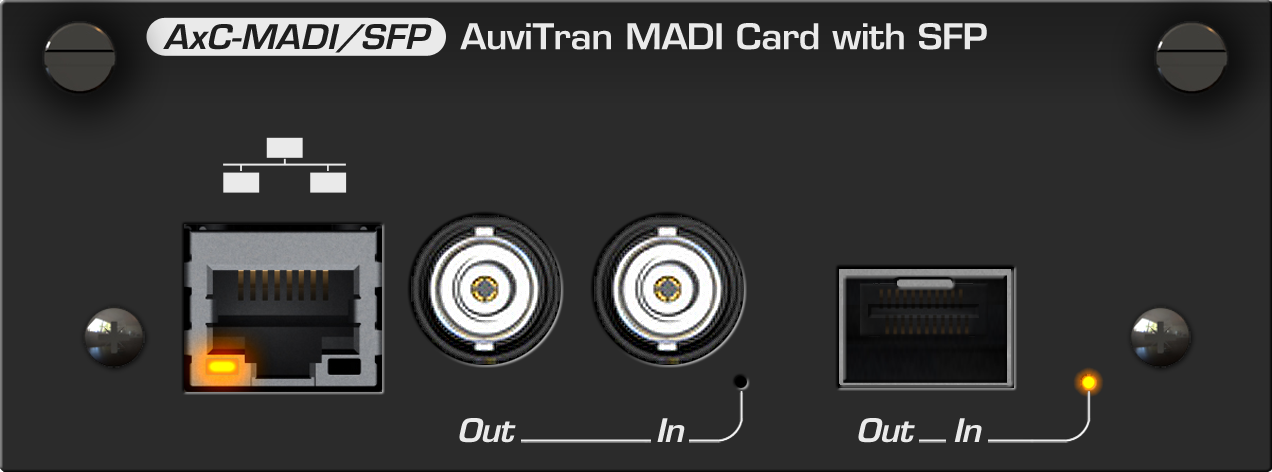

MEC-0046-REV1_FAV-Bouchon-AxC-MADI-SFP

MADI：64×64チャンネル（48kHz）または32×32チャンネル（96kHz）2x BNC + 1x SFPスロット（モノモード／マルチモードSFPモジュール対応）

MADI card SFP cage
AxC-MADI/SFP

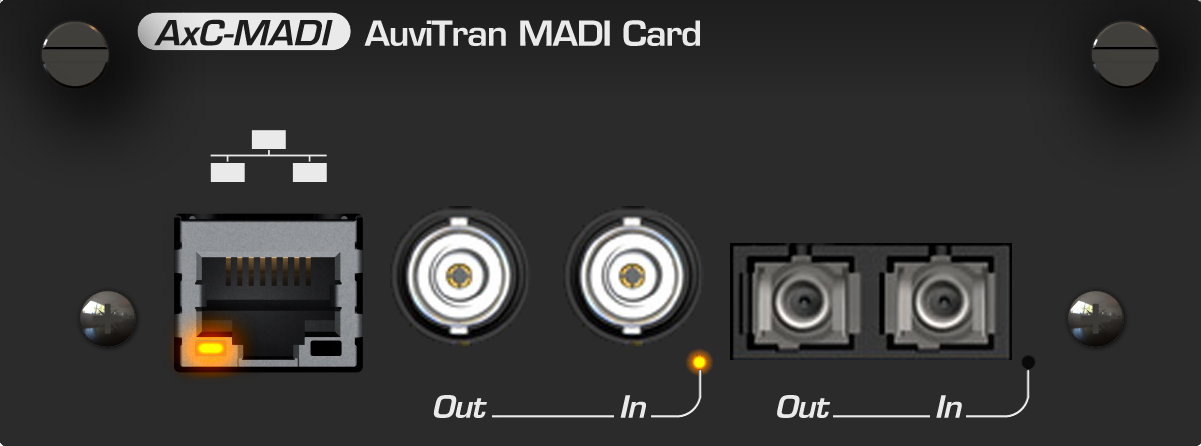

MEC-2011-0021_FAV-Bouchon-AxC-MADI

MADI：64×64チャンネル（48kHz）または32×32チャンネル（96kHz）2x BNC + 1x SFPスロット（モノモード／マルチモードSFPモジュール対応）

MADI card
AxC-MADI

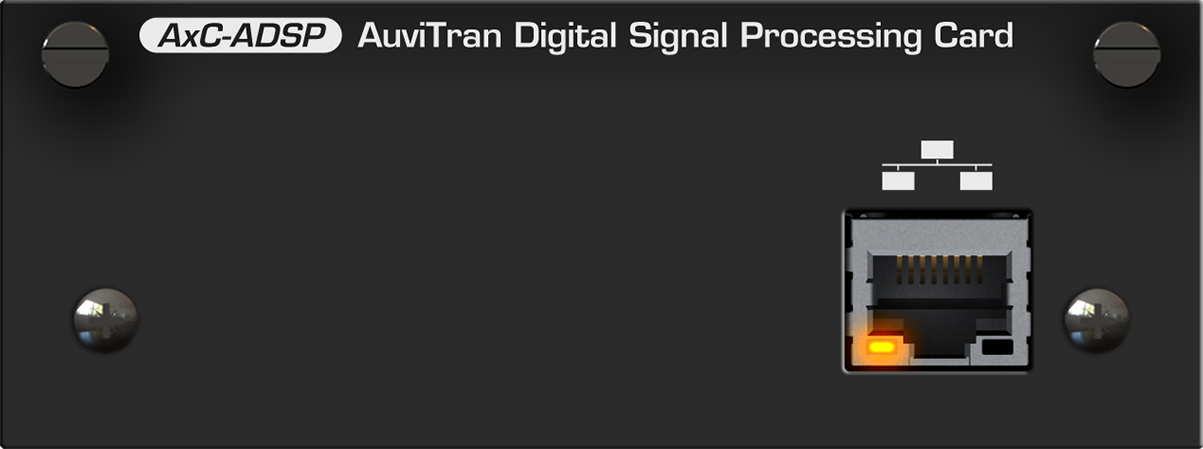

Front_Face_AxC-ADSP

DSP：64入力×64ミキサー（48kHz）または32入力（96kHz）　16バンドEQ、リミッター／コンプレッサー、ディレイ対応　ASRC：64×64チャンネル（48kHz）または32×32チャンネル（96kHz）

ASRC/DSP card
AxC-ADSP

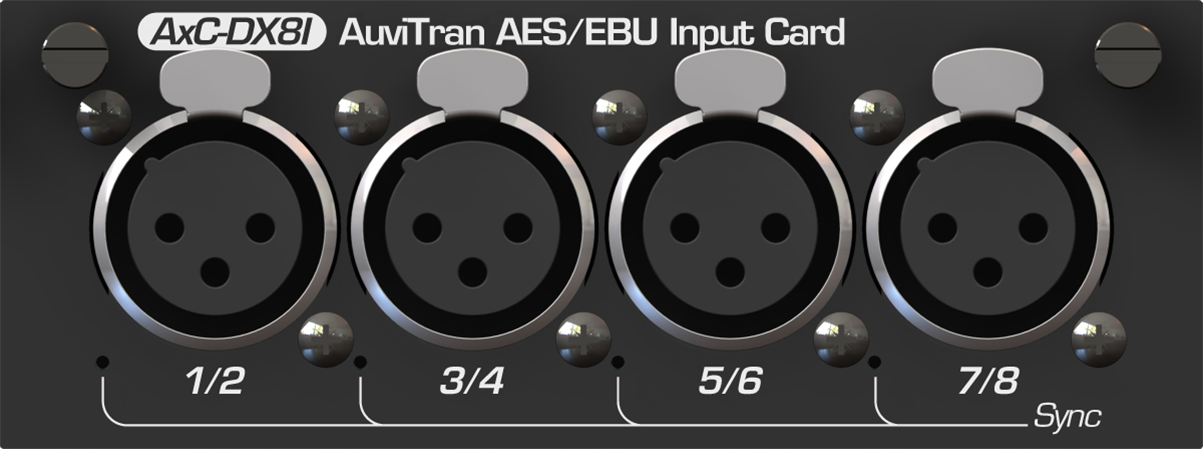

Front_Face_AxC-DX8I

AES3入力：4系統ステレオ入力（XLR×4）ASRC付き

AES/EBU input card
AxC-DX8i

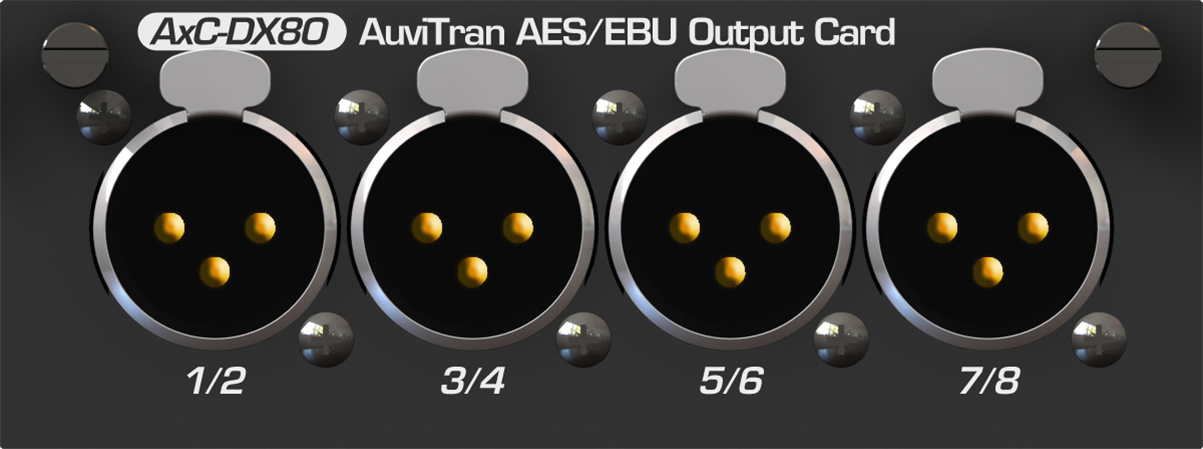

Front_Face_AxC-DX8O

AES3出力：4系統ステレオ出力（XLR×4）

AES/EBU output card
AxC-DX8o
Front_Face_AxC-DS32IO

AES3入出力：8系統ステレオ入力（ASRC付き）+ 8系統ステレオ出力　SUB-DB25コネクター×2

AES/EBU I/O card
AxC-DS32io

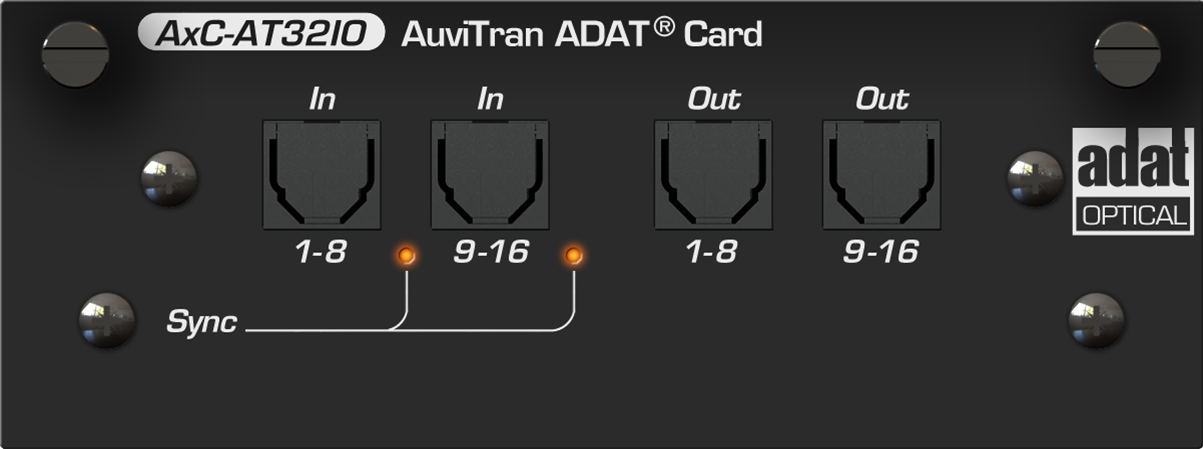

Front_Face_AxC-AT32IO

ADAT：16入力 + 16出力（TOS-Link×4）

ADATTM™ card
AxC-AT32io

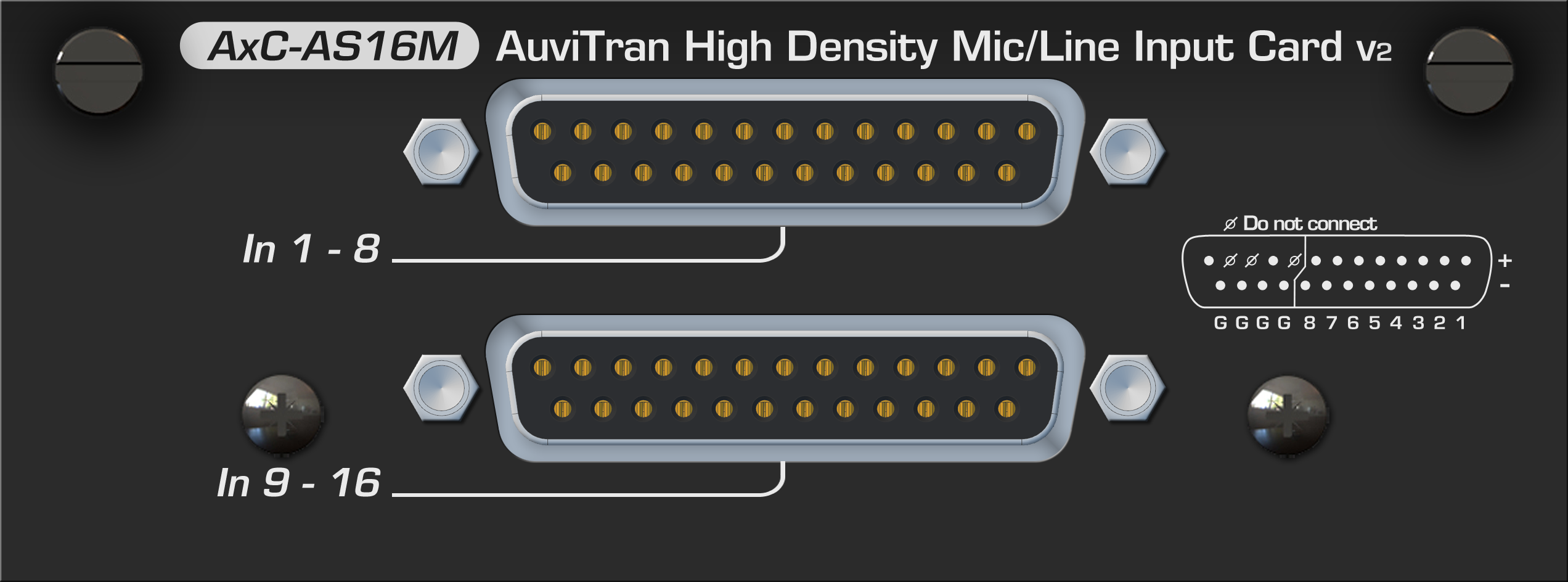

Front_Face_AxC-AS16M

アナログMic/Line入力：16ch（SUB-DB25×2）

Density mic/line input card
AxC-AS16M

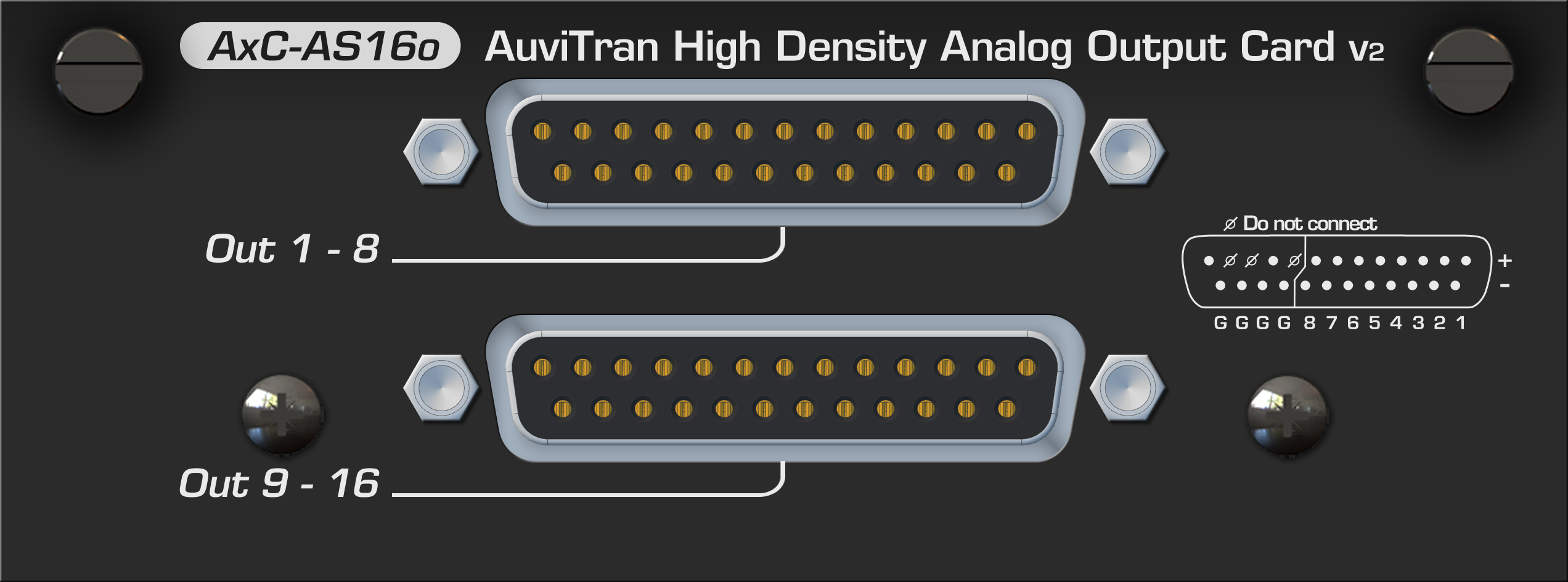

Front_Face_AxC-AS16o

アナログ出力：16ch（SUB-DB25×2）

Density analog output card
AxC-AS16o

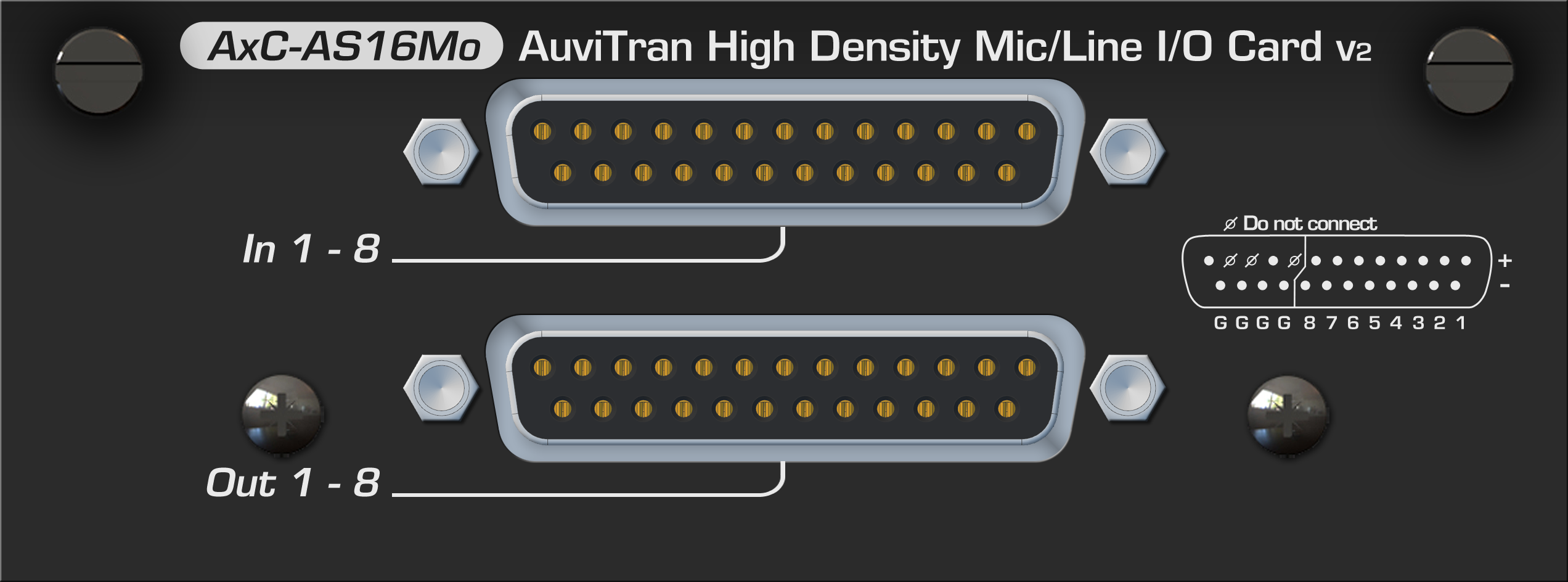

アナログ入出力：8ch Mic/Line入力 + 8ch 出力（SUB-DB25×2）

High density I/O card
AxC-AS16Mos

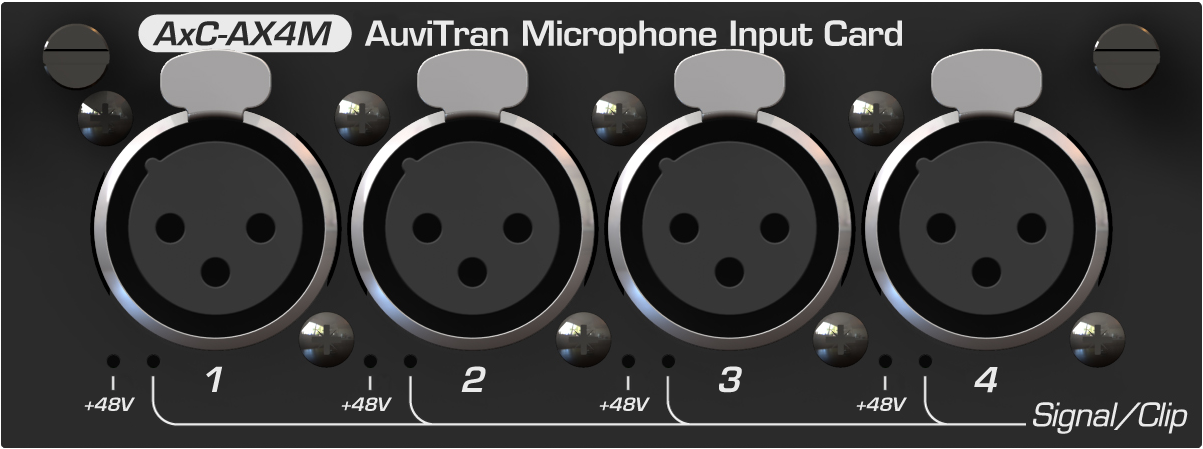

Front_Face_AxC-AX4M

アナログMic/Line入力：4ch（XLR3×4）

Mic/Line card
AxC-AX4M

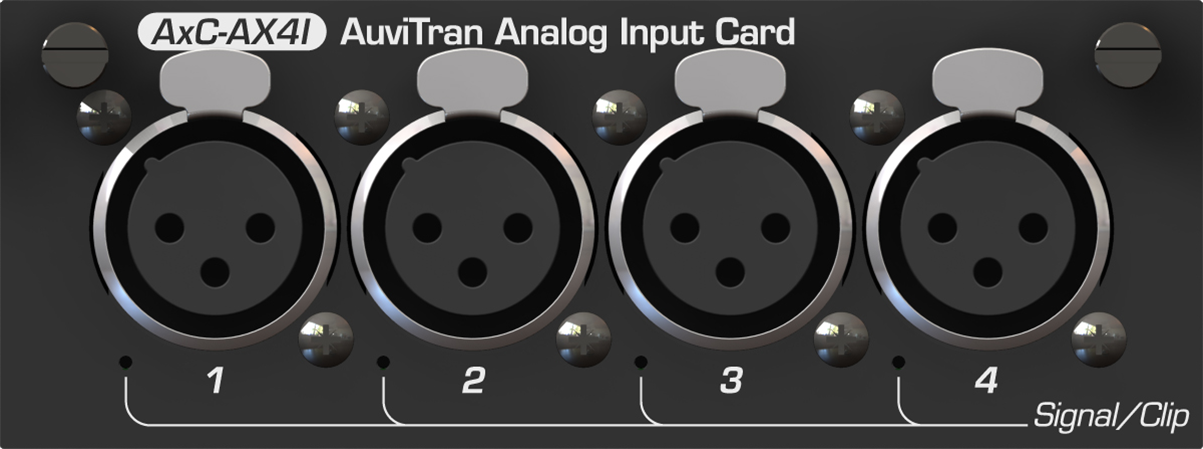

Front_Face_AxC-AX4I

アナログライン入力：4ch（XLR3×4）

Analog Inputs card
AxC-AX4i

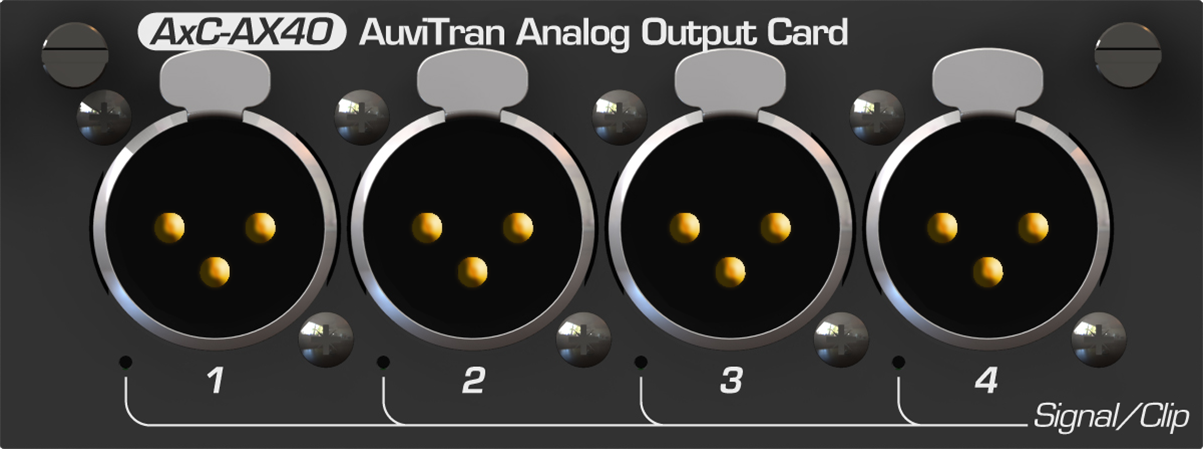

Front_Face_AxC-AX4O

アナログライン出力：4ch（XLR3×4）

Analog Outputs card
>AxC-AX4o

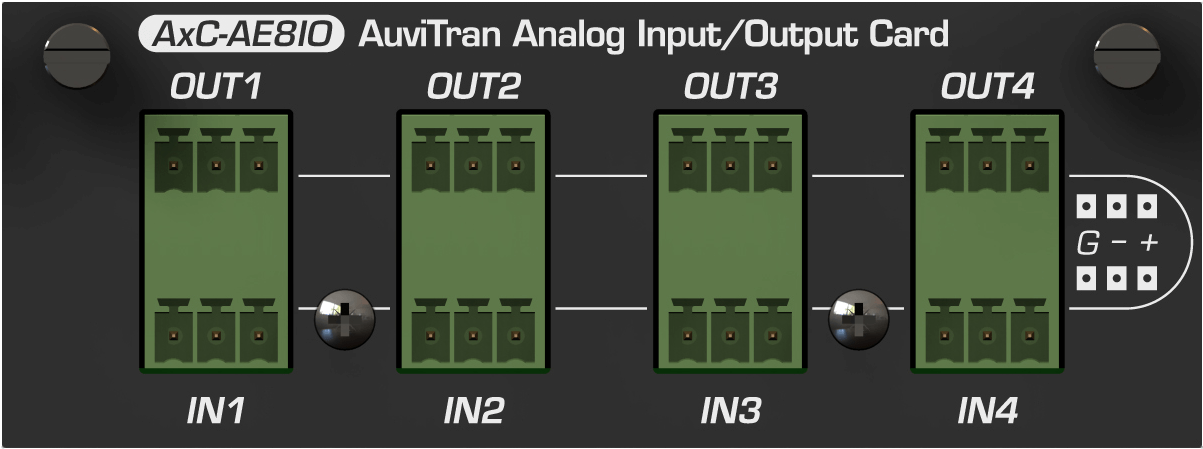

MEC-2011-0018_REV2_FAV-Bouchon-AxC-AE8IO

アナログ入出力：4ch ライン入力 + 4ch 出力（Euroblock）

Analog I/O card
AxC-AE8io

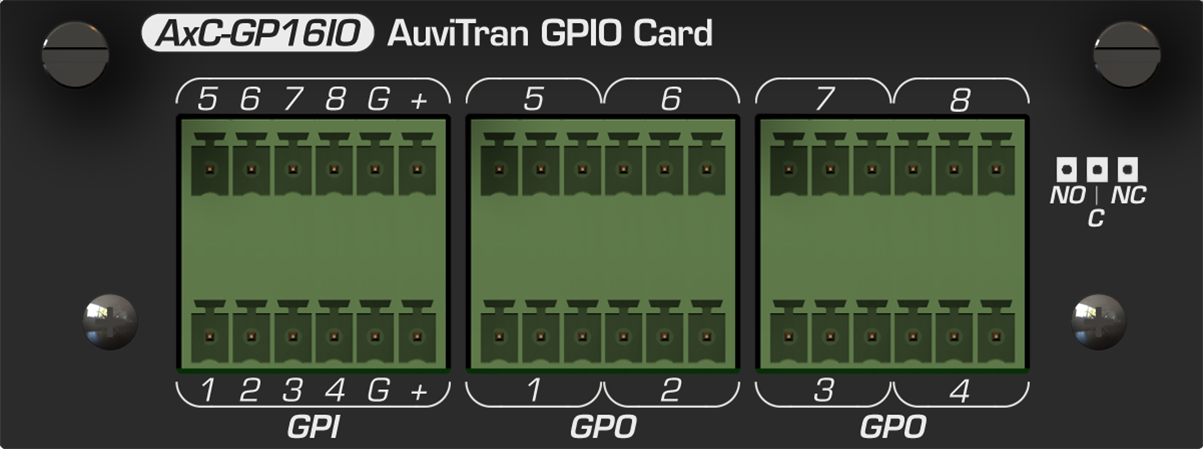

Front_Face_AxC-GP16IO

GPIO：8x GPI + 8x GPO（Euroblock）

General Purpose IO card
AxC-GP16io
MEC-2012-0004_FAV-IE2Bouchon-AxC-DANTE

Dante：64×64チャンネル（@48kHz）または32×32チャンネル（@96kHz） 　4x ギガビットポート（スイッチ）または 2x 冗長構成ポート使用

Dante™ & AES67 card
AxC-DANTE
Front_Face_AxC-AES67

AES67 / Ravenna：64×64チャンネル（@48kHz）または32×32チャンネル（@96kHz）4ポート ギガビットスイッチまたはデュアル冗長ポート構成

AES67-ST2110-Ravenna card
AxC-AES67
Front_Face_AxC-AVB

AVB / Milan：32×32チャンネル（48kHz）または16×16チャンネル（96kHz） 　堅牢なRJ54／XLRコネクター + RJ45リモートIPポート×1

AVB Interface card
AxC-AVB
MEC-2011-0015-REV2_FAV-BOUCHON-AxC-ES100

ギガビットスイッチ：デュアル5ポートスイッチ、2x SFPスロット（光／RJ45 SFPモジュール対応）

EtherSound card
AxC-ES100
Front_Face_AxC-SWD5G

ギガビットスイッチ：デュアル5ポートスイッチ、2x SFPスロット（光／RJ45 SFPモジュール対応）

Gigabit switch card
AxC-SWD5G
MEC-0046-REV1_FAV-Bouchon-AxC-MADI-SFP

MADI：64×64チャンネル（48kHz）または32×32チャンネル（96kHz）2x BNC + 1x SFPスロット（モノモード／マルチモードSFPモジュール対応）

MADI card SFP cage
AxC-MADI/SFP
MEC-2011-0021_FAV-Bouchon-AxC-MADI

MADI：64×64チャンネル（48kHz）または32×32チャンネル（96kHz）2x BNC + レガシー型マルチモード光デュアルSCコネクター

MADI card
AxC-MADI
Front_Face_AxC-ADSP

DSP：64入力×64ミキサー（48kHz）または32入力（96kHz）16バンドEQ、リミッター／コンプレッサー、ディレイ対応　ASRC：64×64チャンネル（48kHz）または32×32チャンネル（96kHz）

ASRC/DSP card
AxC-ADSP
Front_Face_AxC-DX8I

AES3入力：4系統ステレオ入力（XLR×4）ASRC付き

AES/EBU input card
AxC-DX8i
Front_Face_AxC-DX8O

AES3出力：4系統ステレオ出力（XLR×4）

AES/EBU output card
AxC-DX8o
Front_Face_AxC-DS32IO

AES3入出力：8系統ステレオ入力（ASRC付き）+ 8系統ステレオ出力　SUB-DB25コネクター×2

AES/EBU I/O card
AxC-DS32io
Front_Face_AxC-AT32IO

ADAT：16入力 + 16出力（TOS-Link×4）

ADATTM™ card
AxC-AT32io
Front_Face_AxC-AS16M

アナログMic/Line入力：16ch（SUB-DB25×2）

Density mic/line input card
AxC-AS16M
Front_Face_AxC-AS16o

アナログ出力：16ch（SUB-DB25×2）

Density analog output card
AxC-AS16o

アナログ入出力：8ch Mic/Line入力 + 8ch 出力（SUB-DB25×2）

High density I/O card
AxC-AS16Mos
Front_Face_AxC-AX4M

アナログMic/Line入力：4ch（XLR3×4）

Mic/Line card
AxC-AX4M
Front_Face_AxC-AX4I

アナログライン入力：4ch（XLR3×4）

Analog Inputs card
AxC-AX4i
Front_Face_AxC-AX4O

アナログライン出力：4ch（XLR3×4）

Analog Outputs card
>AxC-AX4o
MEC-2011-0018_REV2_FAV-Bouchon-AxC-AE8IO

アナログ入出力：4ch ライン入力 + 4ch 出力（Euroblock）

Analog I/O card
AxC-AE8io
Front_Face_AxC-GP16IO

GPIO：8x GPI + 8x GPO（Euroblock）

General Purpose IO card
AxC-GP16io

製品概要

AxCカードは、 「Audio ToolBox」シリーズのAVBx7またはAVBx3yの任意のスロットに挿入することで、ネットワークオーディオ技術と従来のオーディオインターフェースを迅速かつ容易に相互接続できます。 20種類のオーディオインターフェースおよびネットワーク技術に対応しており、AxCカードを活用することで、多様なインターコネクション機器、ブリッジ、ステージボックス、マルチネットワーク周辺機器の構築が可能になります。

資料

Audio ToolBox
データシート

AxC-Cards
データシート

Audio ToolBox
ユーザーマニュアル

AxC-DANTE
AES67 PICSサマリー

AxC-ADSP
デモGUI

AxC-ADSP Card
マルチサンプルレート概要

AxC-SWD5G Card
統合型デュアルスイッチ

Audio ToolBox AxC Cards
コントロールソフトウェア

製品概要

AxCカードは、 「Audio ToolBox」シリーズのAVBx7またはAVBx3yの任意のスロットに挿入することで、ネットワークオーディオ技術と従来のオーディオインターフェースを迅速かつ容易に相互接続できます。 20種類のオーディオインターフェースおよびネットワーク技術に対応しており、AxCカードを活用することで、多様なインターコネクション機器、ブリッジ、ステージボックス、マルチネットワーク周辺機器の構築が可能になります。
