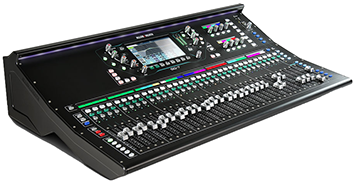

最新の 96kHz FPGA XCVIコアをベースにしたSQは、コンパクトなデジタルミキサーの

新標準を確立し、クラス最高のレイテンシー<0.7msで高音質なオーディオを提供します。

96kHz FPGA XCVI / Latency of <0.7ms

SQシリーズミキサー用Dante®モジュール



SQ Danteは、SQネットワークに64 x 64チャンネル、96kHzまたは48kHzインターフェースを備えたあらゆるSQミキサーを提供します。 Danteオプションカードを搭載したSQは、Danteネットワーク上のアンプ、プリアンプなどのデバイスにシームレスに接続でき、SQの高解像度96kHzオーディオをフルに活用できます。



SQ Danteカードは96kHzまたは48kHzに切り替えることができ、Danteネットワークはいずれのサンプルレートでも動作します。 システムインテグレーションを促進するだけでなく、デジタルスプリットや手軽にマルチトラック録音も可能にします。

特徴

  • 64×64チャンネルのオーディオとネットワーク制御
  • 96kHzまたは48kHz動作
  • Dante Virtual Soundcard (別途購入) を使用したマルチチャンネル録音/ 再生
  • 冗長モードとスイッチモードを備えた2つのポート
  • 内部統制ネットワークブリッジ
  • ロック付きEtherconコネクター
  • Danteドメインマネージャ対応
  • AES67互換

Danteについて



Danteは、高性能なオーディオ、ルーティングの柔軟性、手軽に直接コンピューターへの録音を可能にしたライブサウンド業界の要求を満たすために、Audinateが開発したイーサネット準拠のオーディオネットワークテクノロジーです。 CAT5ケーブルと標準的なネットワークコンポーネントを使用して、複数のオーディオストリームと1ms以下のレイテンシーで統合された制御データを配信します。



Dante Virtual SoundcardはAudiateのソフトウェアで、96kHzでSQから32チャンネル、または48kHzで64チャンネルをイーサネットポート経由でPCやMacに直接接続でき、マルチトラック録音や再生、または一般的なプラグインプロセスに最適です。 Dante Virtual SoundcardライセンスはAudinateから購入できます。



Dante Domain Managerは、Danteネットワークのユーザ認証、ロールベースのセキュリティと監査機能を可能にするネットワーク管理ソフトウェアで、あらゆるネットワークインフラストラクチャ上でDanteシステムをシームレスに拡張できます。



Danteについての詳細は、AudinateのWebサイトをご覧ください。

SQシリーズミキサー用WAVESモジュール



Allen&HeathはWaves SoundGridオプションを追加してネットワークカードを広げました。 SQ Wavesカードは、I / Oポートを使用してWaves SoundGridネットワークに64x64 96kHzまたは48kHzインターフェイスを持つSQミキサーを提供します。



エンジニアはWavesプラグイン処理、マルチトラック録音(96kHzまたは48kHz)、バーチャルサウンドチェック、およびオーディオ配信アプリケーション用に、Wavesカードを任意のSQミキサーに搭載することができます。

特徴

  • 64×64チャンネルのオーディオとネットワーク制御
  • 96kHzまたは48kHz動作
  • WavesプラグインサーバーまたはWaves Nativeとの統合
  • マルチチャンネル録音/ 再生
  • 冗長モードとスイッチモードを備えた2つのポート
  • 内部統制ネットワークブリッジ
  • ロック付きEtherconコネクター

SQ SLinkは、エンジニアに、インテリジェントなSLinkポートを任意のSQコンソールに追加するオプションを提供します。 ビルトインのSLinkポートと同じ機能により、カードはデジタルオーディオの128入力と128出力に接続し、SQの新しいシステムの可能性を開きます。

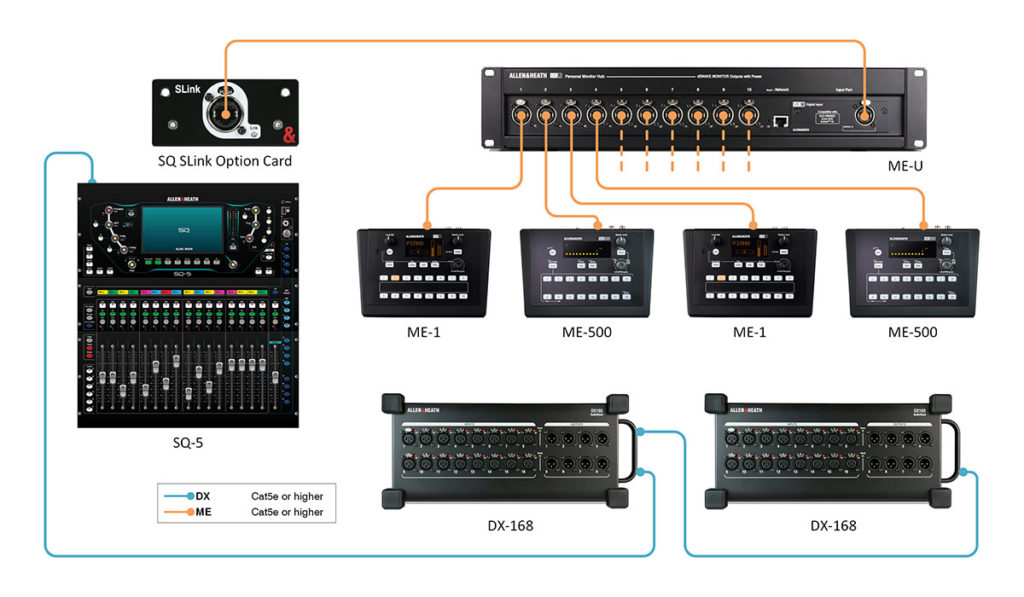

オプションのカードは、内蔵のSLinkポートとは独立して動作し、2つの異なるAllen&Heathプロトコルを1つのシステムで同時に使用できます。 2つのSLinkポートを使用することで、SQを任意のMEパーソナル監視システムDX(96kHz)またはdSnake(48kHz)エキスパンダーと組み合わせることが可能になりました。

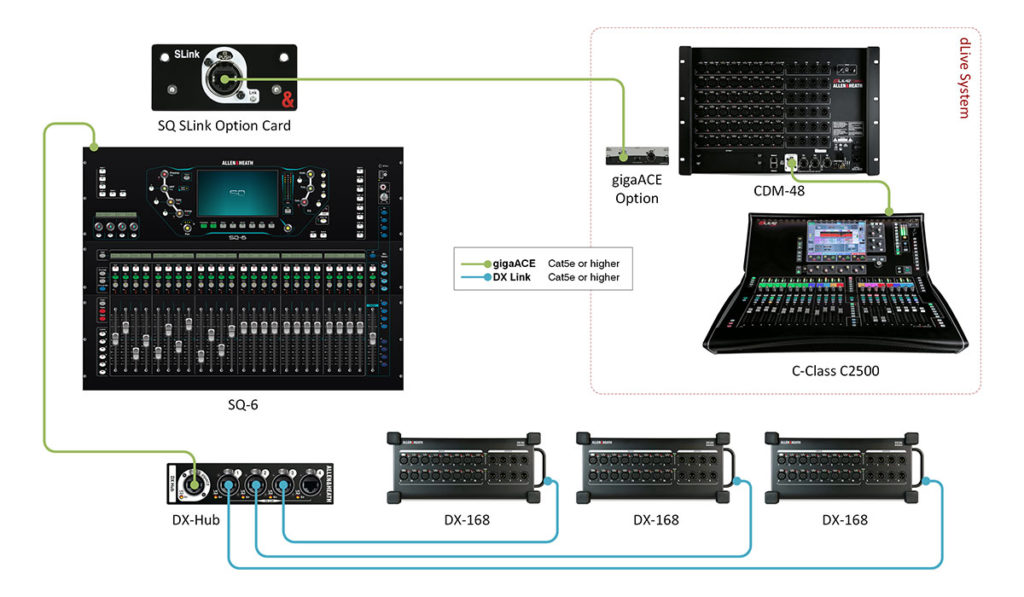

また、SLinkカードを装備したSQコンソールを別のQu、SQ、またはdLiveシステムに直接接続することで、システムの拡張やデジタルFOH /モニタースプリット、ブロードキャスト、録音などの可能性をさらに広げることができます。

特徴

  • 128入力と128出力のオーディオとプリアンプ制御
  • 96kHzまたは48kHz動作
  • gigaACE(96kHz)、DX(96kHz)またはdSnake(48kHz)接続性
  • モード間のインテリジェントな切り替え
  • 1つのシステムで2つの異なるプロトコルを使用するための独立したSRC
  • プラグアンドプレイのインストール*

*注:SLinkカードには、SQファームウェアV1.3以降が必要です。



新しい可能性

新しいSQ SLINKオプションカードは、SQの新しいシステムの可能性を開きます:



すべてのプロトコルを使用したSLinkカード

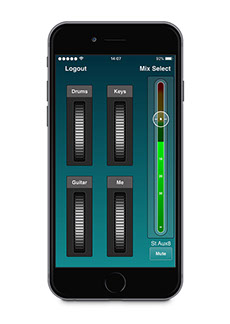

SQ4Youのメイン画面「Four Wheel Drive」は大きく使いやすく、4つのグループ、マスターレベル、ミュートを表示し、簡単にレベルコントロールができます。グループをダブルタップすると、個々のチャンネルメーター、センドレベル、ステレオパンなど、よりきめ細かなコントロールにアクセスできます。グループにはカスタム名を付けることができ、簡単なチェックボックスでチャンネルをグループに割り当てることができ、ユーザーは完全なカスタムミックスを作成できます。

- AndroidおよびiOS(iPhone / iPad / iPod Touch)で使用可能です -

- すべてのSQシリーズミキサーと互換性があります -

- SQ4を最大8台のデバイス* を同時に使用できます-

- 12のモノラルまたはステレオミックスを選択します-

- 制御するソースをアサインします(チャンネル、FXリターン、グループ) -

- チャンネル番号、名前、およびメーターを表示します -

- レベルコントロールに最大4グループのソースを割り当てます -

- 自身のチャンネルを素早くコントロールするための「Me」グループを作成できます -

- 各グループのカスタム名作成可能です -

- マスターレベルをコントロールし、ミュート、PEQ、GEQ、コンプレッサーをコントロールします -

- ミックスセンドレベルとパンをコントロールします-

*接続できるSQリモートアプリの最大数は8台で、SQ-MixPadの最大数は2台です。

たとえば、SQ-MixPadの2台とSQ4Youの6台、またはSQ-MixPadの1台とSQ4Youの7台を接続できます。

Apple, the Apple logo, and iPad are trademarks of Apple Inc., registered in the U.S. and other countries.

App Store is a service mark of Apple Inc.

SQ MixPad App

SQ MixPadアプリは、iOSおよびAndroidで無料で利用でき、ミキシング機能をワイヤレスで制御できます。

これにより、エンジニアは異なるリスニングポジションからミックスしたり、ステージからモニターミックスをセットアップしたり、ローカルコントロールを追加することができます。



必要なのは、iPadまたはAndroidデバイスとワイヤレスルーターだけです。

Apple, the Apple logo, and iPad are trademarks of Apple Inc., registered in the U.S. and other countries.

App Store is a service mark of Apple Inc.

ME Personal Mixing System

SQはミキサー以上の完全なデジタルミキシングシステムです。

Allen&Heath社のdSNAKE Cat5デジタルマルチコアは、プラグアンドプレイのオーディオラックとエクスパンダーを備えており、高まるニーズともにシンプルで手頃な価格でシステムを構築できます。

DX168

・96kHz

・16個のマイクプリアンプ

・8 XLRライン出力

・2つのDX168エクスパンダーをデイジーチェーン接続して、追加のI / Oを可能にするカスケードモード

・オプションの19インチラックマウントキットが利用可能

・100mまでのCAT5e(またはそれ以上)ケーブルと互換性があります

・ゴム製のバンパー

・持運ハンドル

AR2412

・48kHz

・24個のマイクプリアンプ

・12 XLRライン出力

・ラックマウント可能

・120mまでのCAT5e(またはそれ以上)ケーブルと互換性があります

・MEパーソナルミキサーへの接続用モニタポート

AR84

・48kHz

・8つのマイクプリアンプ

・4 XLRライン出力

・ラックマウント可能

・120mまでのCAT5e(またはそれ以上)ケーブルと互換性があります

AB168

・48kHz

・16個のマイクプリアンプ

・8 XLRライン出力

・2台のAB168エキスパンダーまたは接続用パーソナルミキサーのデイジーチェーン接続用エクスパンダーポート

・オプションの19インチラックマウントキットが利用可能

・120mまでのCAT5e(またはそれ以上)ケーブルと互換性があります

・ゴム製のバンパー

・持運ハンドル

DX Hub

・DXエキスパンダー接続用 4つのDXリンクポート

・FoHとステージの間を1本のケーブルで接続できます

・EtherCONコネクター

・DX32、DX168、DX164のオーディオエキスパンダーに対応

・各DXリンクポート32×32オーディオチャンネル(96kHz)

・フリースタンディングまたは19インチラックマウント対応

・オプションのラックマウントキットあり

















MEパーソナルミキシングシステムは、自身のモニターミックスをコントロールします。

それぞれの演奏者は、ミックスの詳細を最大限にコントロールしたい場合や、最小限のキー数での操作など、完璧に設定することができます。 オペレーションは直感的かつエレガントで、シンプルなコントロールと鮮明なビジュアルフィードバックにより、容易に使用できます。

ME-500は、誰でもすぐに覚えることができ、簡単な設定と操作によるパワフルなミックスのソリューションです。

ME-1はおそらく市場で最も精緻なパーソナルミキサーであり、最も要求の厳しい耳を満足させるために最大40のチャンネルを精密に制御できます。

Register Your SQ

ミキサーを登録すると、すべての最新のSQ機能とファームウェアにアクセスできます。



http://www.allen-heath.com/registersq/

16オンボードプリアンプ

16 + 1フェーダー

48チャンネル / 36ミックスバス

ラックマウント可能

96アサイン可能なチャンネルストリップ

24オンボードプリアンプ

24 + 1フェーダー

48チャンネル / 36ミックスバス

アサイン可能なロータリー

144アサイン可能なチャンネルストリップ

33オンボードプリアンプ

33 + 1フェーダー

48チャンネル / 36ミックスバス

アサイン可能なロータリー

198アサイン可能なチャンネルストリップ
