SIMPLY SCALABLE

スケーラブルにインストールされたオーディオエコシステム

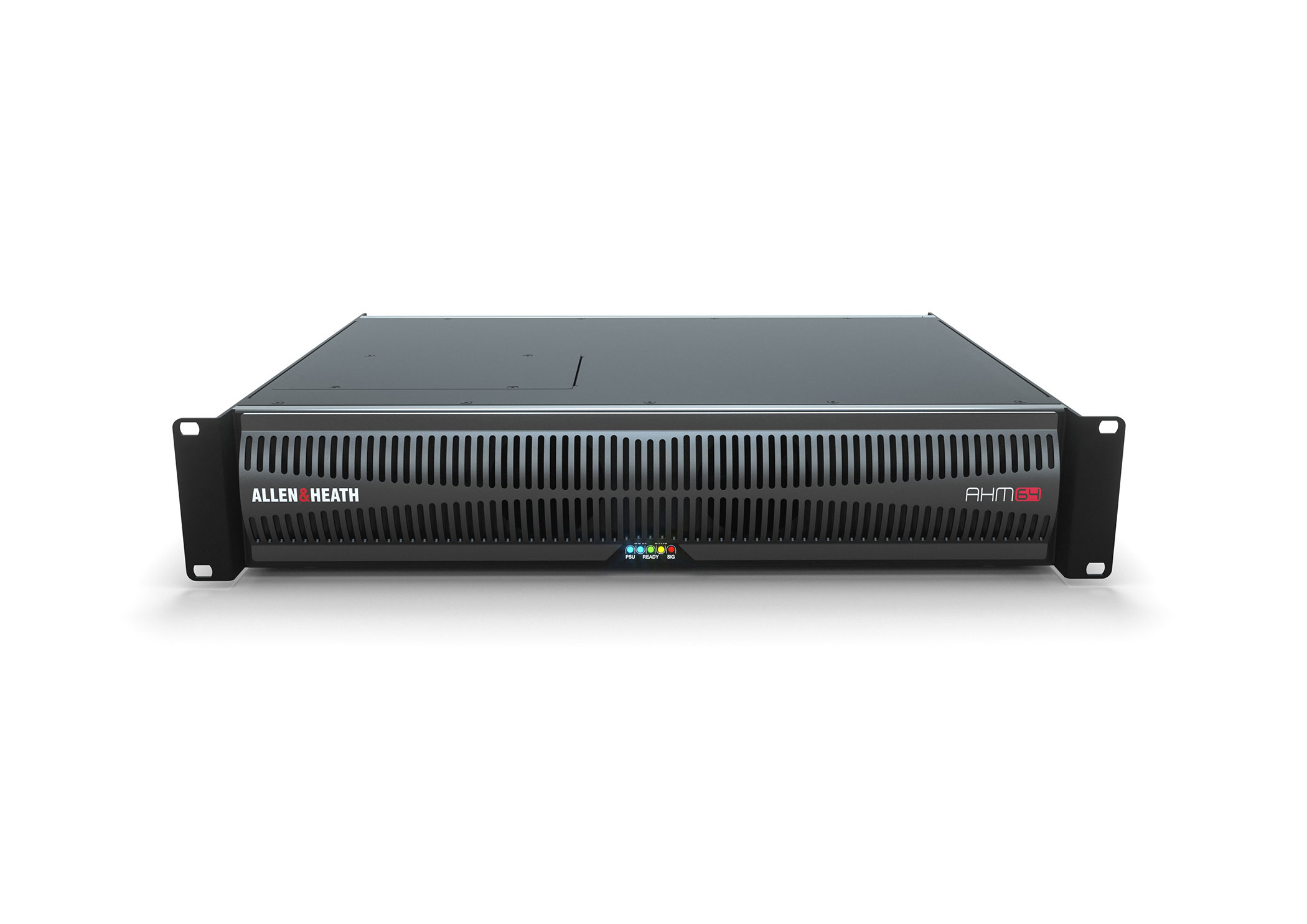

AHM-64は、拡張可能なI/O、コントロール、ダンテソリューションの包括的なエコシステムによってサポートされているパワフルな64×64オーディオマトリックスプロセッサーです。



AHM-64は、企業、小売、ホスピタリティ、教育現場の各分野で優れた性能を発揮するよう設計されており、インテグレーターは会議室からキャンパス全体までを構築するシステムを迅速に作成できます。

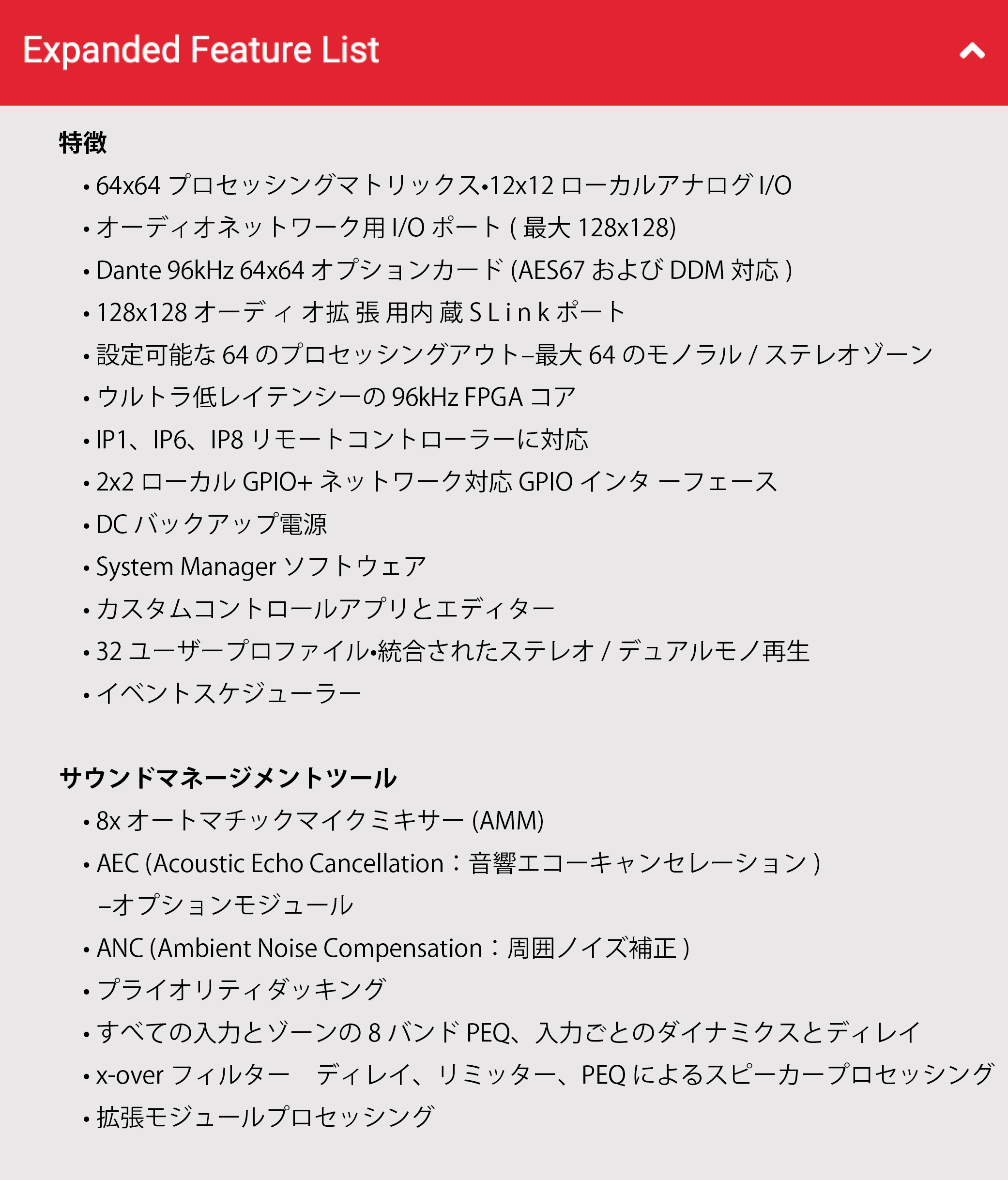

  • 64×64 プロセッシングマトリックス
  • サウンドマネージメント+インストレーション

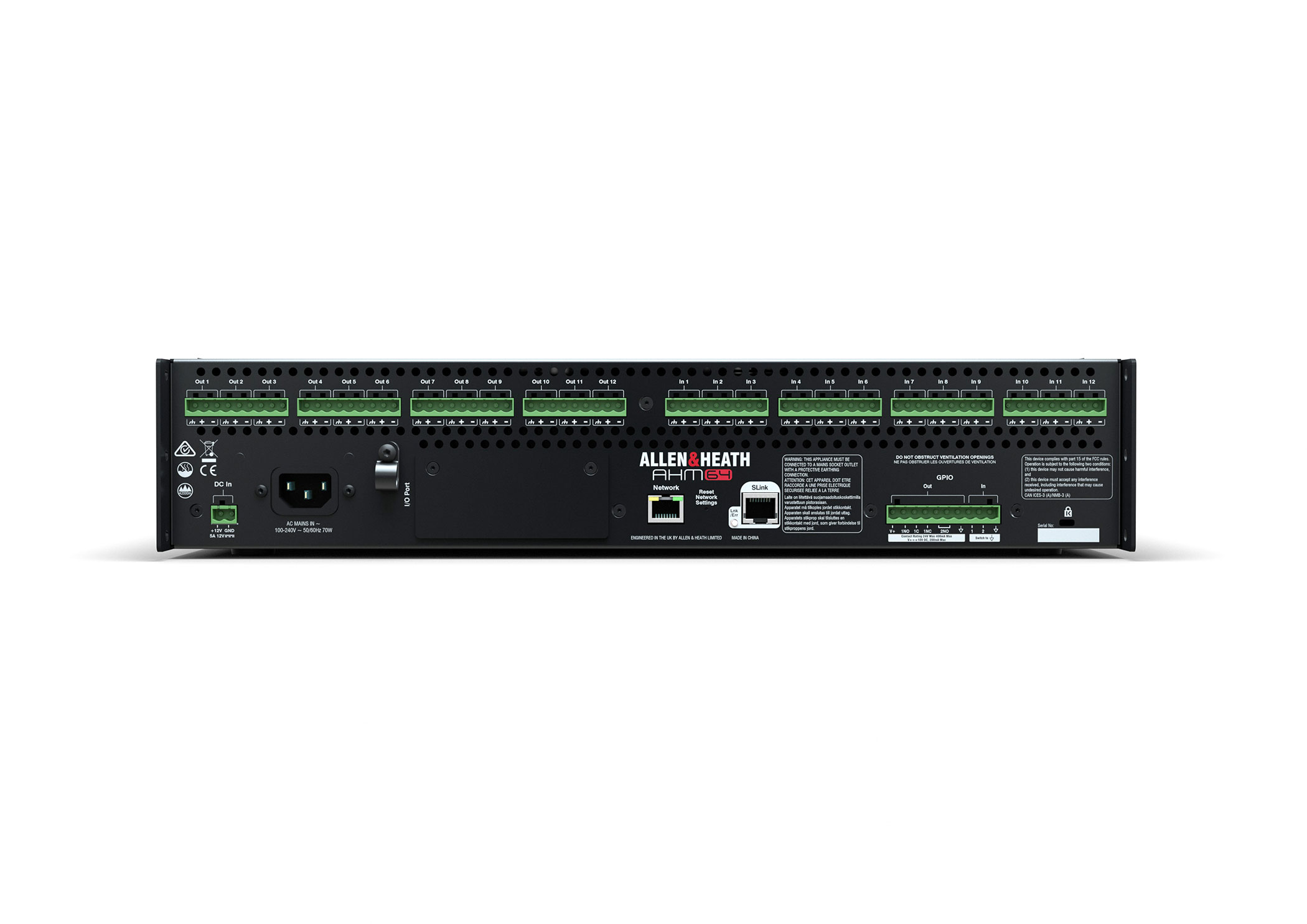

  • 12×12ローカルアナログI/O
  • オーディオネットワーク用I/Oポート (最大128×128)
  • Dante 96kHz 64×64オプションカード
  • 128×128内蔵SLink拡張ポート
  • 64の構成可能なプロセッシングアウトプット
  • 8x オートマチックマイクミキサー














AHM-64のSLinkポートは、ウォールマウントやラック、ポータブルオプションを含むAllen & Heathの幅広い種類のI/Oシリーズから最大8つのリモートエクスパンダーへのプラグアンドプレイを可能にします。最大268のルーティング可能なシステム入出力により、シングルルームから大規模な分散スペースにわたる様々なプロジェクトに対応します。



DX168
DX168
ポータブルステージボックス / ラックマウントキット(オプション)
16 XLR Input / 8 XLR Output
96kHz
DT168 Dante I/O
ポータブルステージボックス / ラックマウントキット(オプション)
16 XLR Input / 8 XLR Output
96kHz Dante
DX164-W
ウォール / フロアーマウント
16 XLR Input / 4 XLR Output
96kHz

DT164-W Dante I/O
ウォール / フロアーマウント
16 XLR Input / 4 XLR Output
96kHz Dante
GX4816
48 XLR Input / 16 XLR Output
ラックマウント型 ( 5U)
96kHz
DX012
12 XLR Output Analogue/AES
ラックマウント型 ( 1U)
96kHz

DX32
モジュラーエクスパンダー
ラックマウント型 (4U)
96kHz
AR2412
ラックマウント型 (3U)
24 XLR Input / 12 XLR Output
48kHz






コントロールの世界



AHM-64システムは、ALLEN&HEATHの各種リモートコントローラー、GPIO、およびサードパーティ製デバイスを使用してコントロールが可能です。標準TCP/IPネットワークを介した最大96台のIPリモートコントローラーを使用し、各部屋でローカルボリュームコントロール、ソース選択、プリセットリコールを実行できます。

IP1
・ 1x プッシュ&ターンロータリー
・ 1x LCD ディスプレイ
・ ウォールプレート
(US or EU/UK 標準)
・ PoE

IP6
・ 6x プッシュ&ターンロータリー
・ 18x ソフトキー
・ 8x LCD ディスプレイ
・ 直置 またはフラッシュマウント型
・ PoE+ または電源アダプター

IP8
・ 8x 60mm モーターフェーダー
・ 22x ソフトキー
・ 8x LCD ディスプレイ
・ 自立型
フラッシュマウントまたはマイクスタンド
・ PoE または電源アダプター






カスタムコントロールアプリ



ユーザーのタイプごとに完璧なユーザーインターフェースを設計することは、決して容易ではありませんでした。カスタムコントロールは、カスタマイズ可能なクロスプラットフォームコントロールアプリで、AHM-64システムのエレガントで特注のコントロールを提供します。





  • 複数のユーザーインターフェイス(ユーザー、デバイスごと)
  • カスタムグラフィックスと背景
  • キオスクモード
  • BYOD フレンドリー
  • オプションのパスワード保護

さらに詳しく…








システムマネージャーソフトウェアの

妥協しないパワーと柔軟性





直感的なAHM システムマネージャーソフトウェアとAHM-64の柔軟なアーキテクチャーにより、認定プログラミングトレーニングを必要とせずに迅速な構成が可能です。AHM-64は、固定アーキテクチャーのシンプルさとセットレイテンシー、オープンアーキテクチャープラットフォームに備わっている柔軟性のバランスをとり、サウンド管理、ページング、オーディオ配信、会議、およびスピーカプロセッシングを可能にします。



AHM-64は、次世代FPGAテクノロジーと96kHzのサンプルレートを採用し、Allen & Heathの優れた音質とミリ秒以下のレイテンシーでのインストールを実現しています。オーディオエンジンは、すべての入力チャンネル上の8バンドPEQ、ゲート、コンプレッサー、ディレイ、すべてのゾーン出力上の8バンドPEQ/30バンドGEQ、コンプレッサー、ANC、ソースセレクター、リミッター、ディレイを含む、通常のオープンアーキテクチャプーラットフォームよりもはるかに多くの処理を提供するパワーを持っています。





チャンネルビュー

水平方向のシグナルフローとプロセッシングの画像。使用可能なもの、アクティブまたはアクティブでないもの、マウスオーバーのリアルタイムオーディオモニタリングが明確に表示されます。





アサインビュー

I / Oおよびルーティング用のズーム可能なマトリックスビュー。オプションでレベルとミュートを表示でき、TielineパッチとZone to Zoneルーティングが含まれるため、比類のない柔軟性が得られます。








VIDEOS-

システムマネージャー開始する












DANTE SPOKEN HERE





詳細はこちら

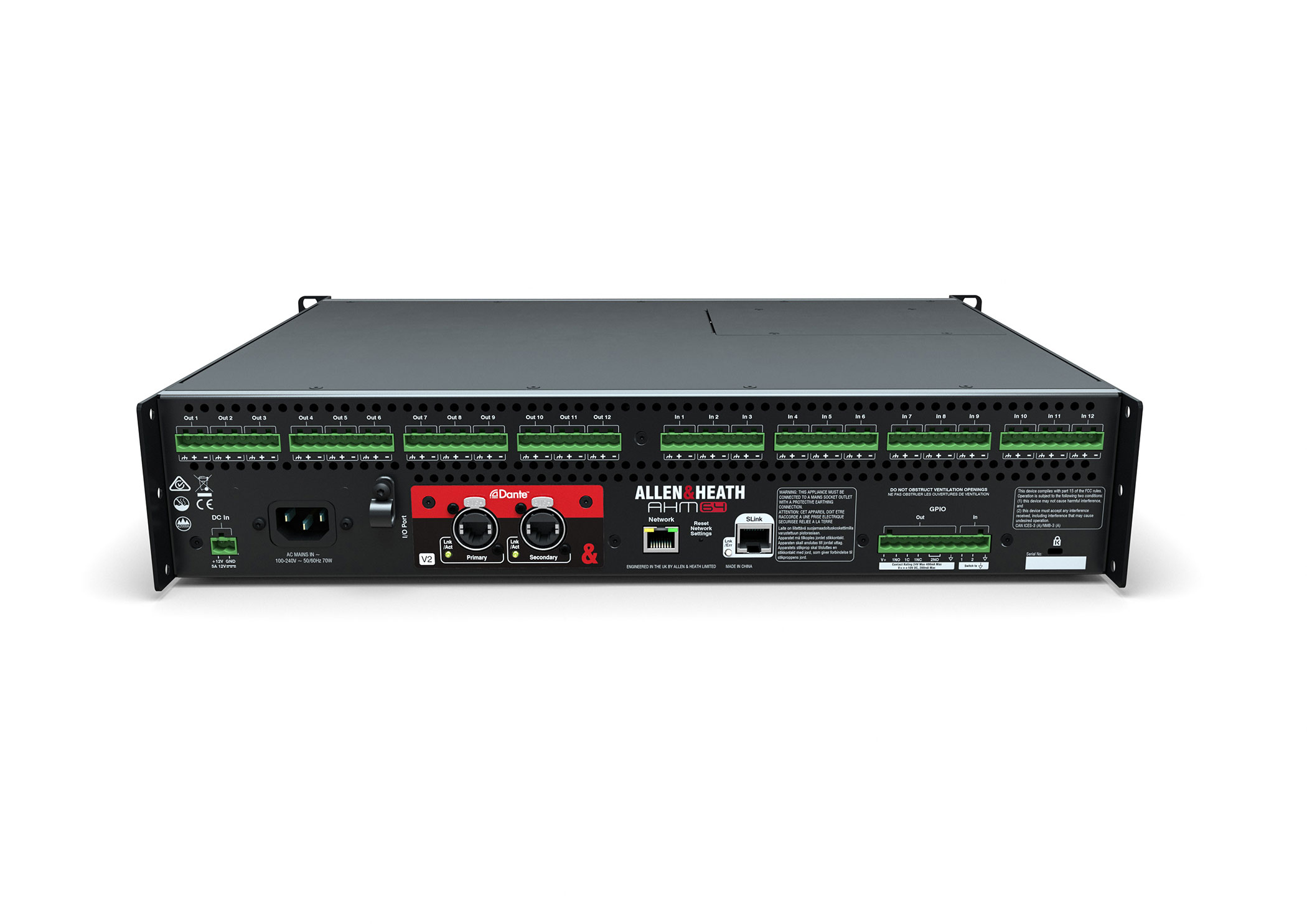

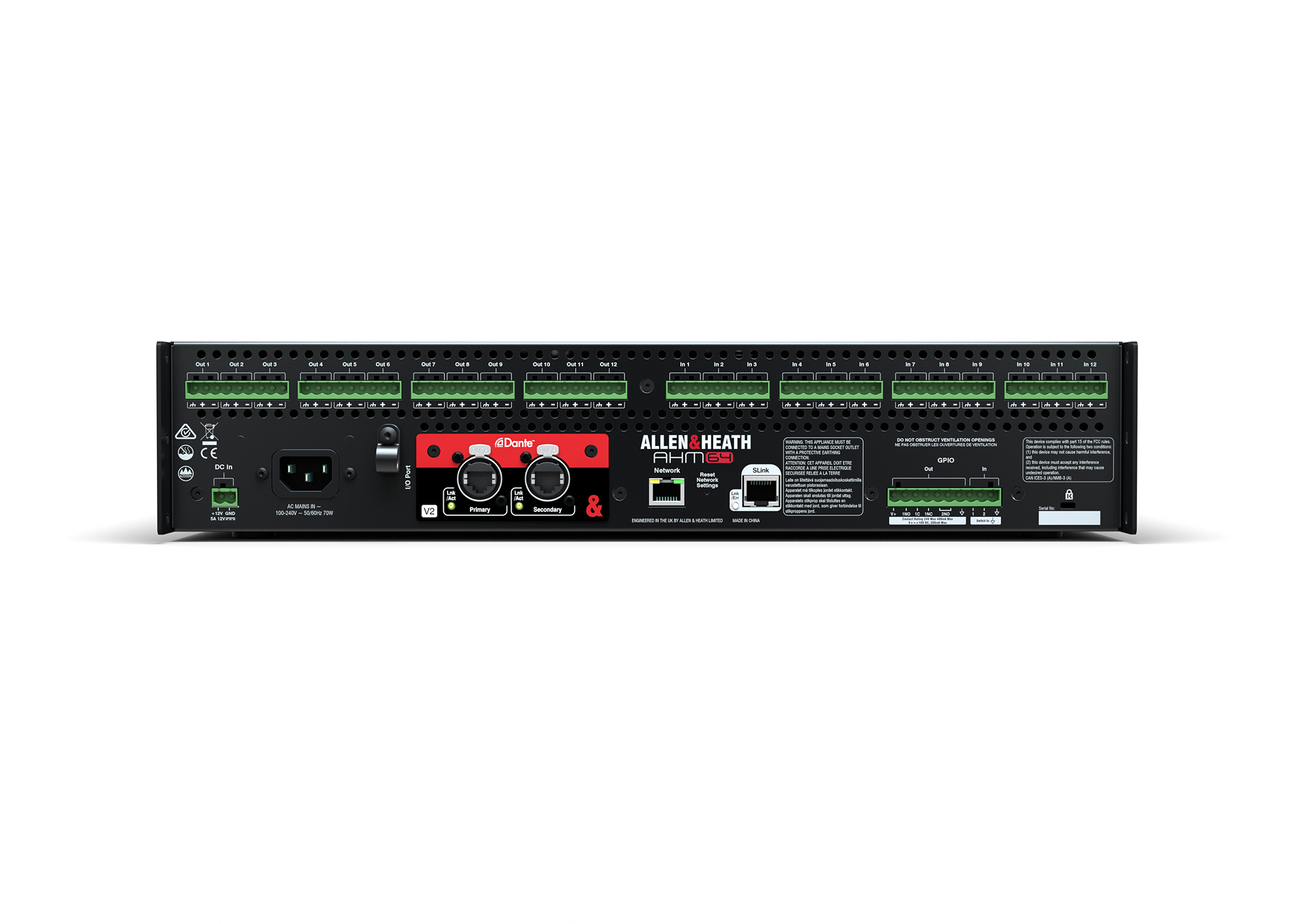

64×64チャンネルダンテオプションカードにより、AHM-64は、DT164-W、DT168ダンテI/Oエクスパンダーを含むダンテネットワーク上のアンプ、マイク、およびその他のデバイスにシームレスに接続できます。カードは96kHzと48kHzに切り替え可能で、どちらのサンプルレートで実行されているDanteネットワークに対応します。
  • 64×64チャンネルのオーディオとネットワーク制御
  • 96kHzまたは48kHz動作
  • 冗長モードとスイッチモードを備えた2つのポート
  • 内部統制ネットワークブリッジ
  • ロック付きEtherconコネクター
  • Danteドメインマネージャ対応
  • AES67互換

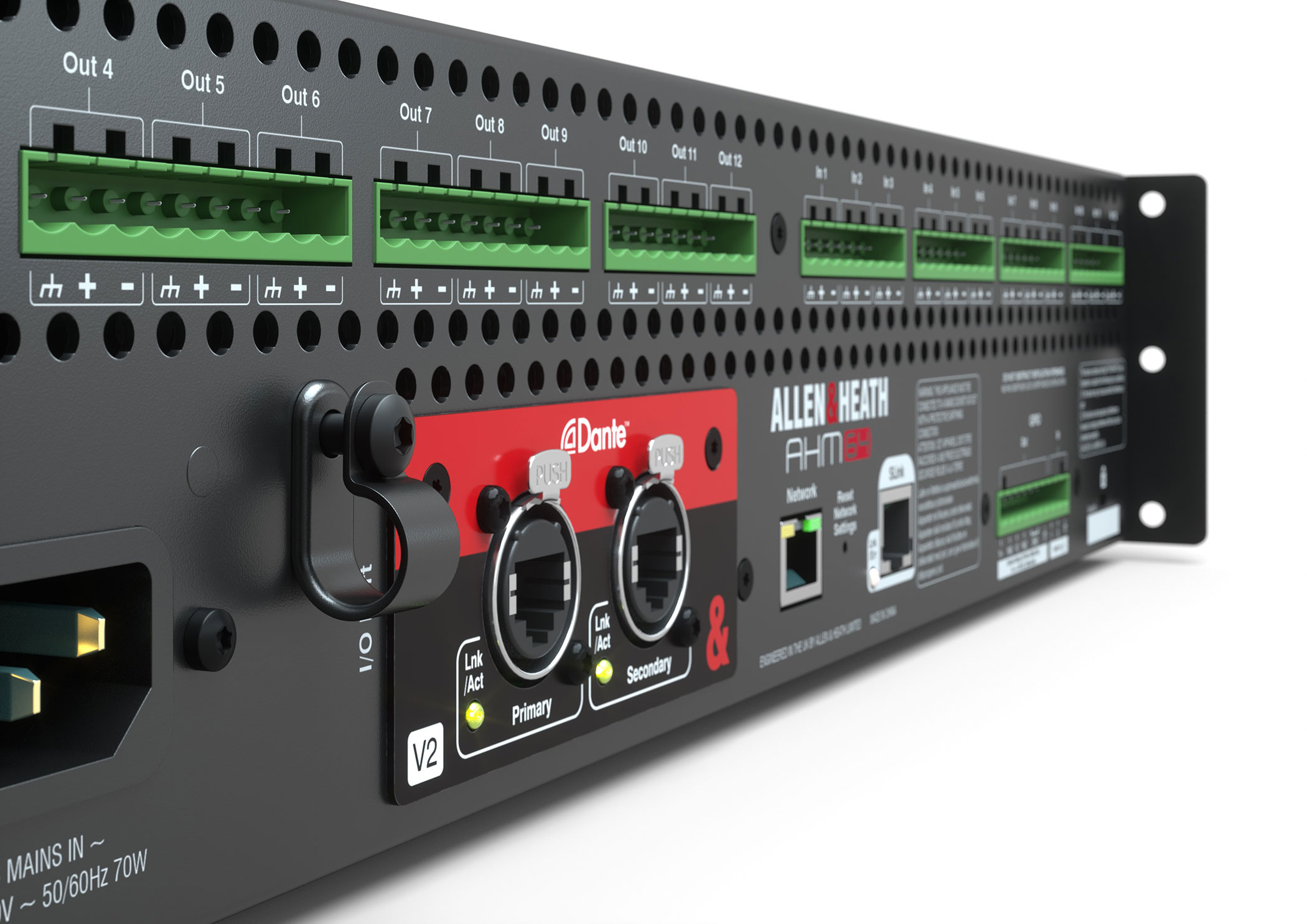

SQ Dante V2は、V1モジュールのすべての機能と仕様は同じですが、AHM-64に完全互換しています。

SQユーザーは、どちらでも同じ様に使用できますが、V2はファームウエアv1.5以上が必要となります。

※AHM-64ではV1モジュールは動作しません。








WAVES INTEGRATION



詳細はこちら





​SQ Wavesオプションカードは、I / Oポートを使用して、Waves SoundGridネットワークへの64×64、96kHz、または48kHzのインターフェイスを備えたAHM-64ユニットを提供します。 インストーラーは、Wavesプラグイン処理、マルチトラック録音(96kHzまたは48kHz)、およびオーディオ配信アプリケーション用に、WavesカードをAHM-64に適合させることができます。
  • 64×64チャンネルのオーディオとネットワーク制御
  • 96kHzまたは48kHz動作
  • WavesプラグインサーバーまたはWaves Nativeとの統合
  • マルチチャンネル録音/ 再生
  • 冗長モードとスイッチモードを備えた2つのポート
  • 内部統制ネットワークブリッジ
  • ロック付きEtherconコネクター








システム例

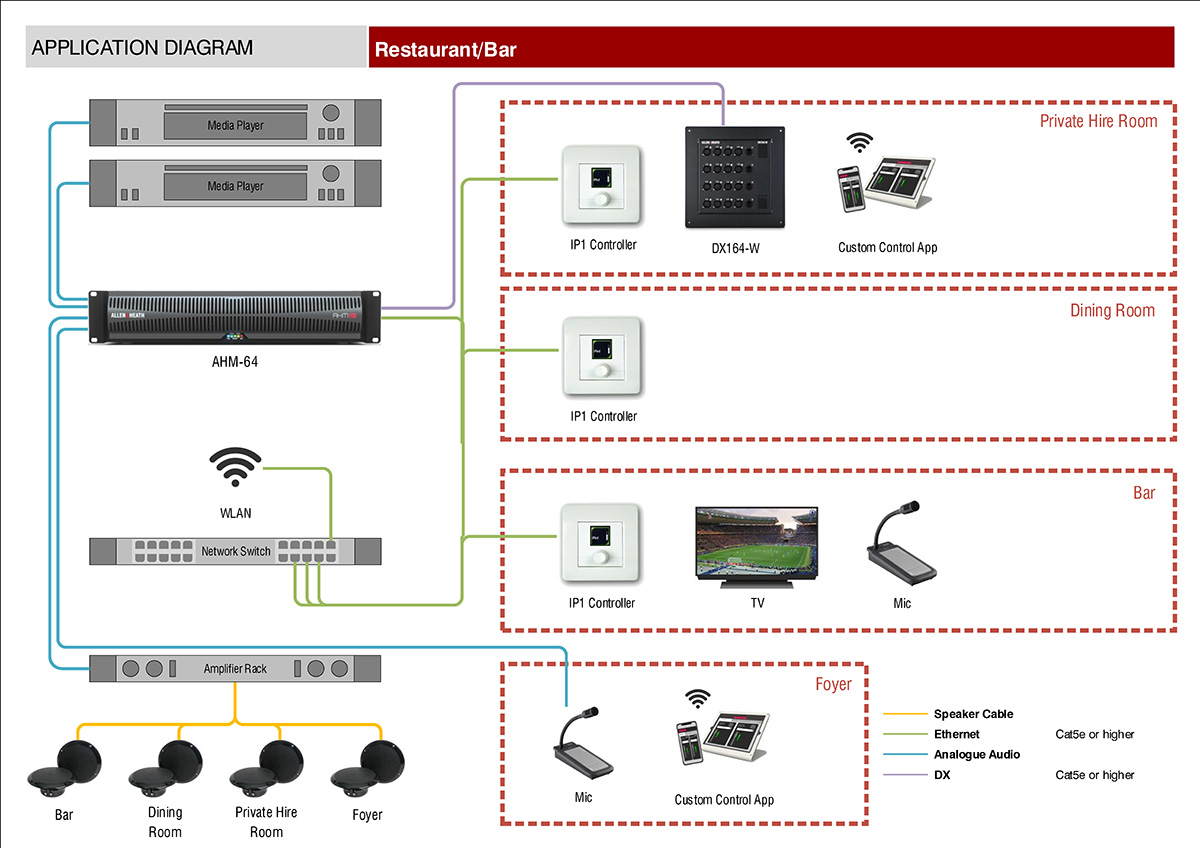

ホスピタリティ

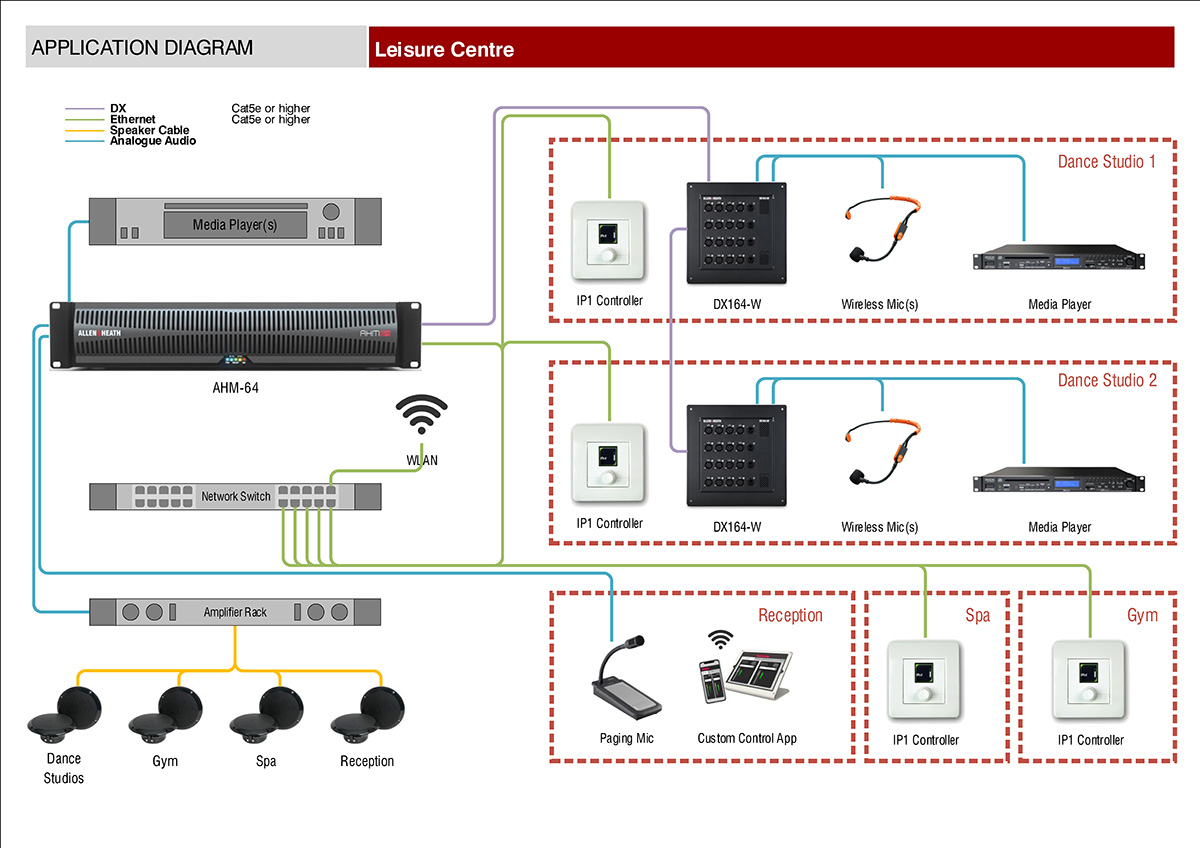

レジャーセンター

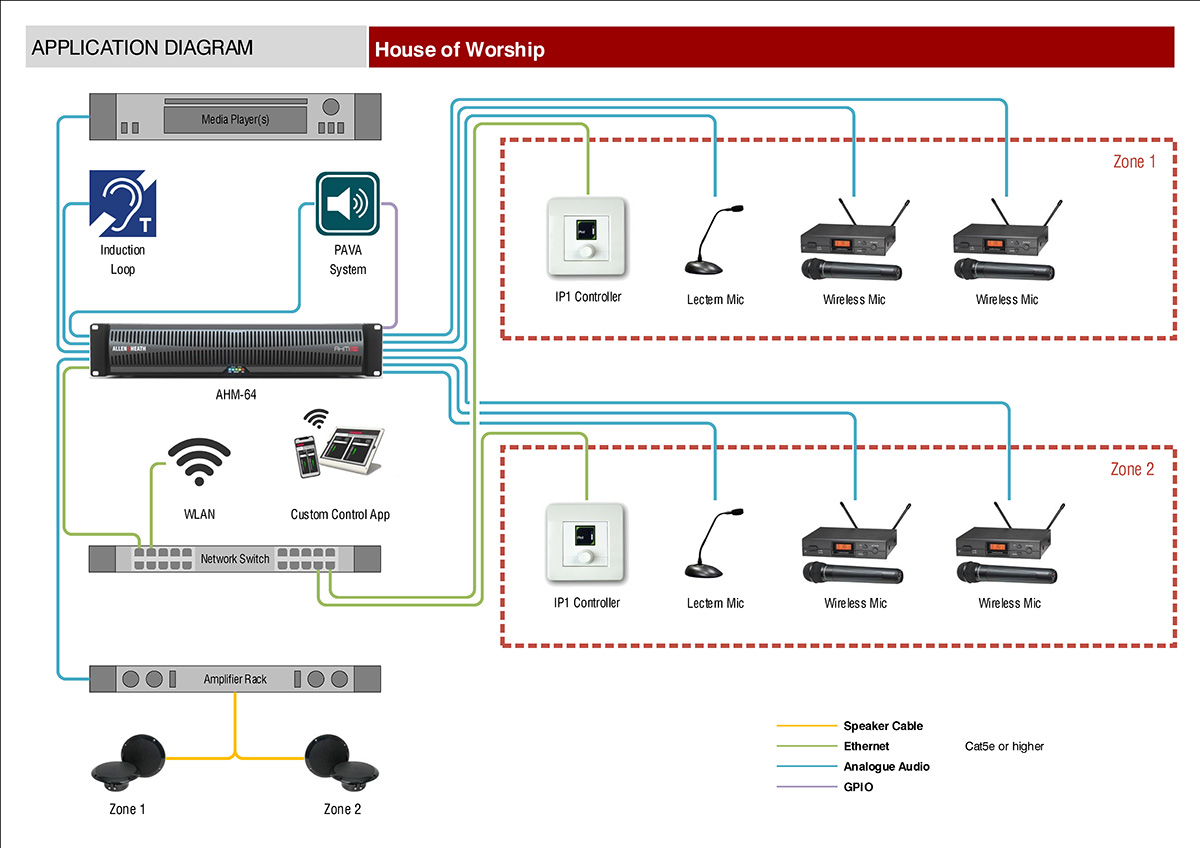

礼拝堂

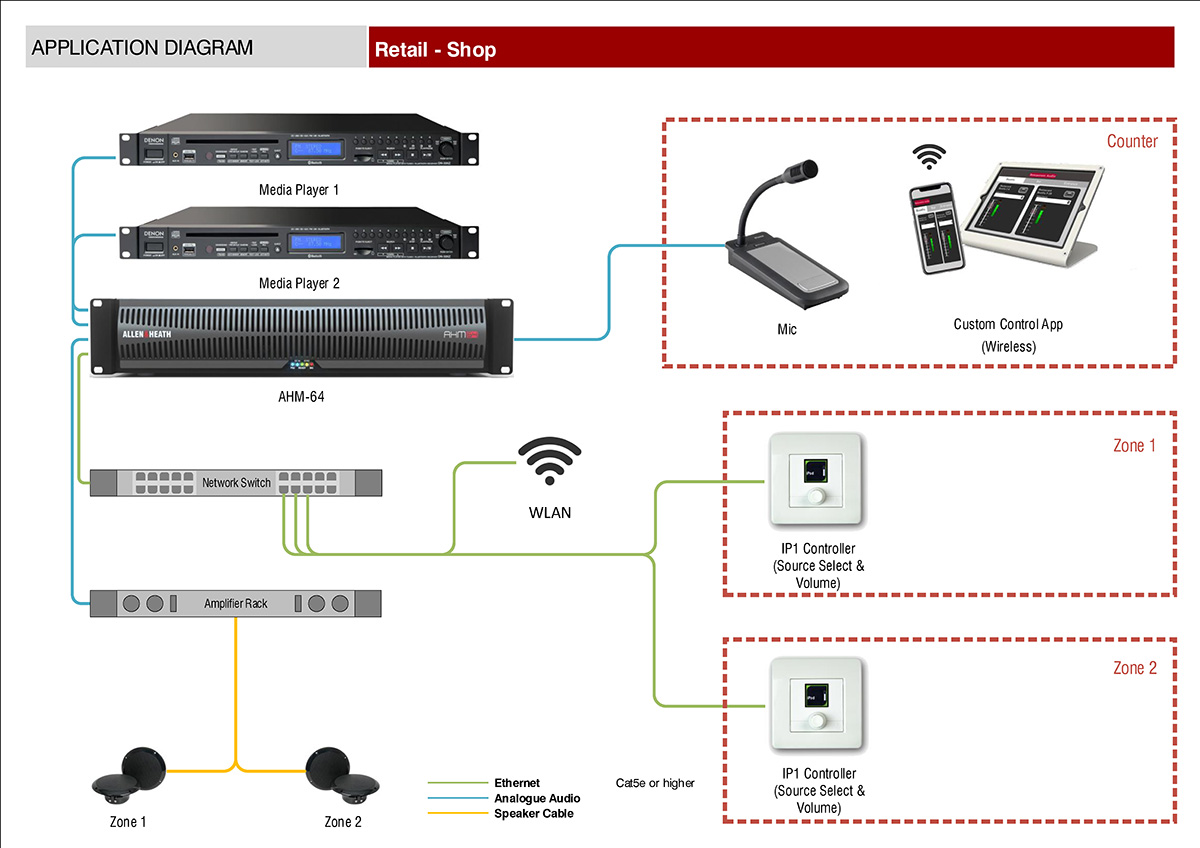

小売店

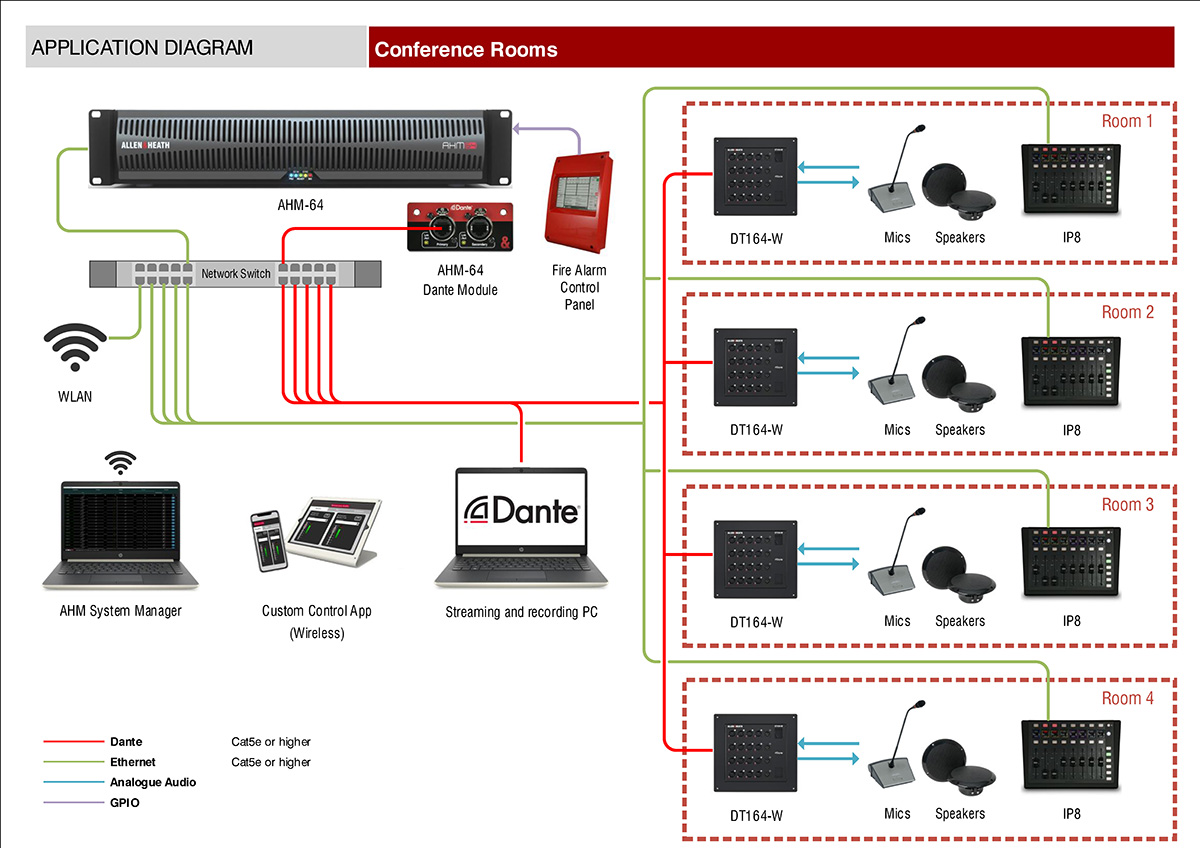

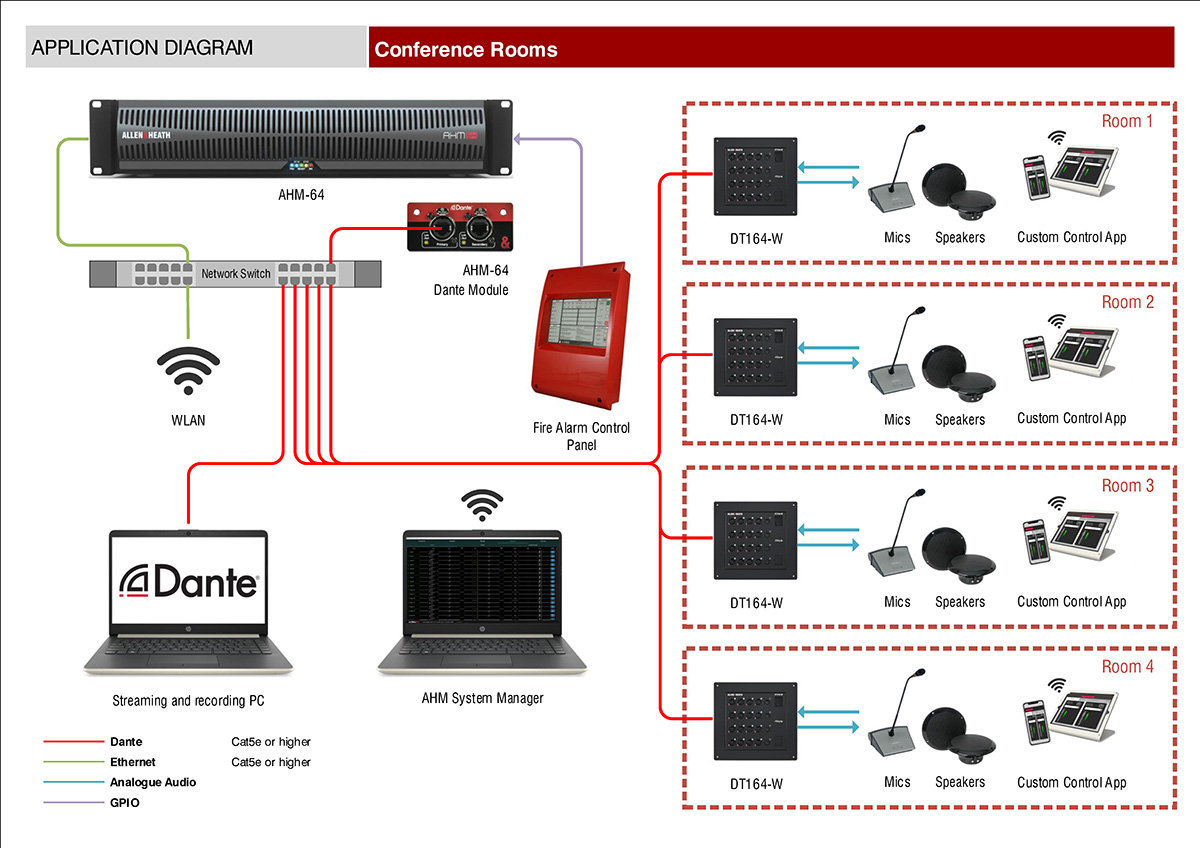

会議室

会議室IP8

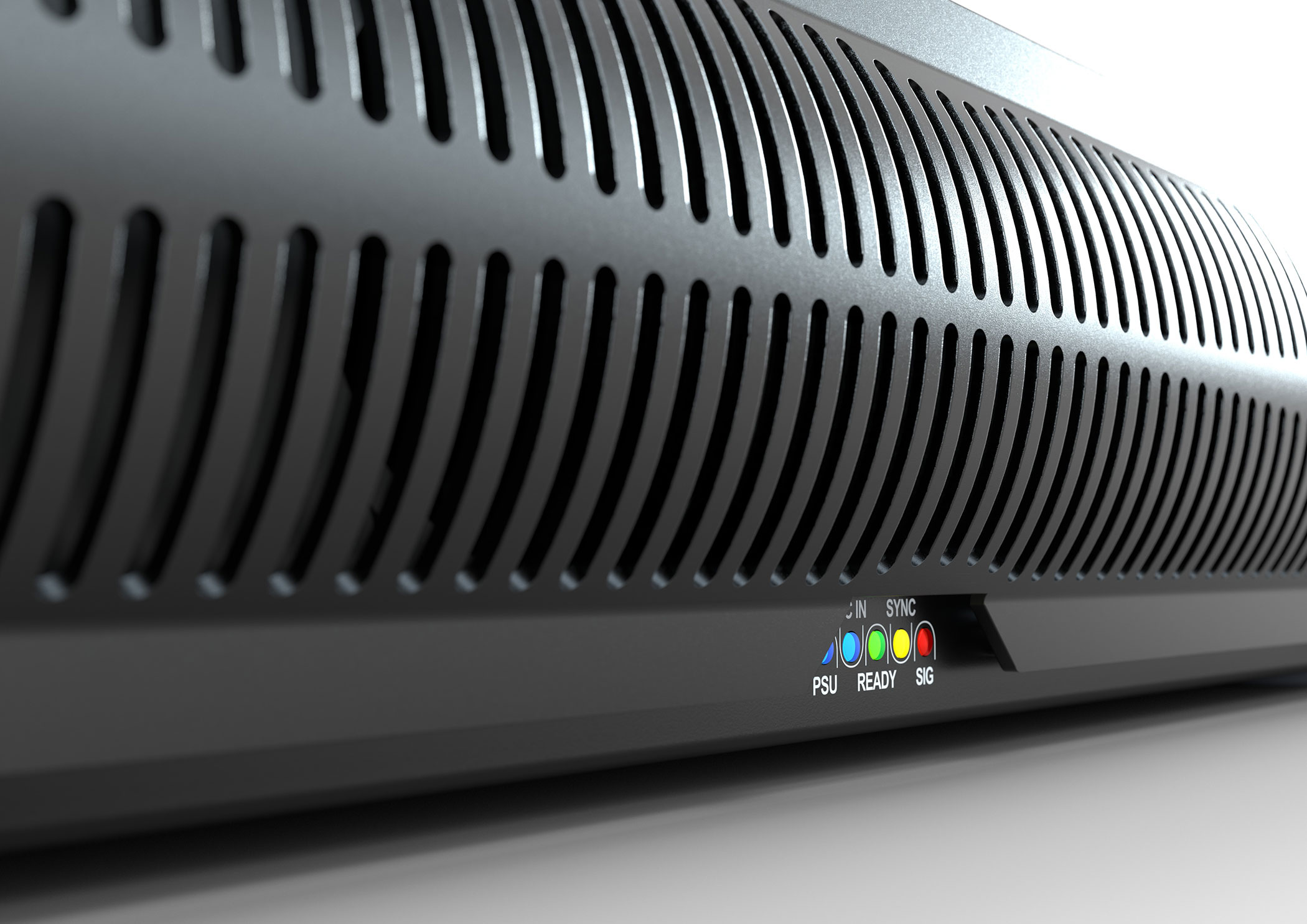

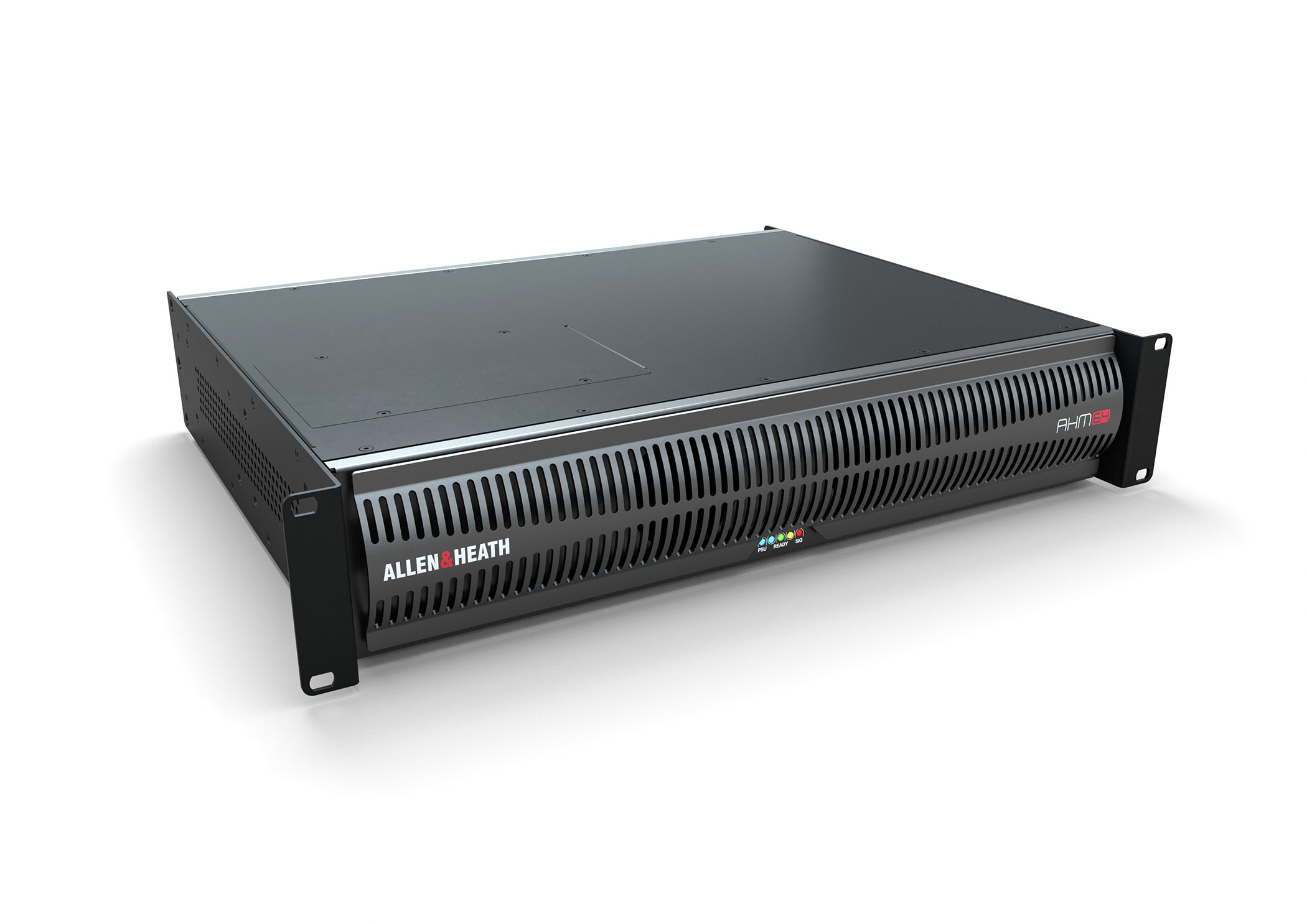

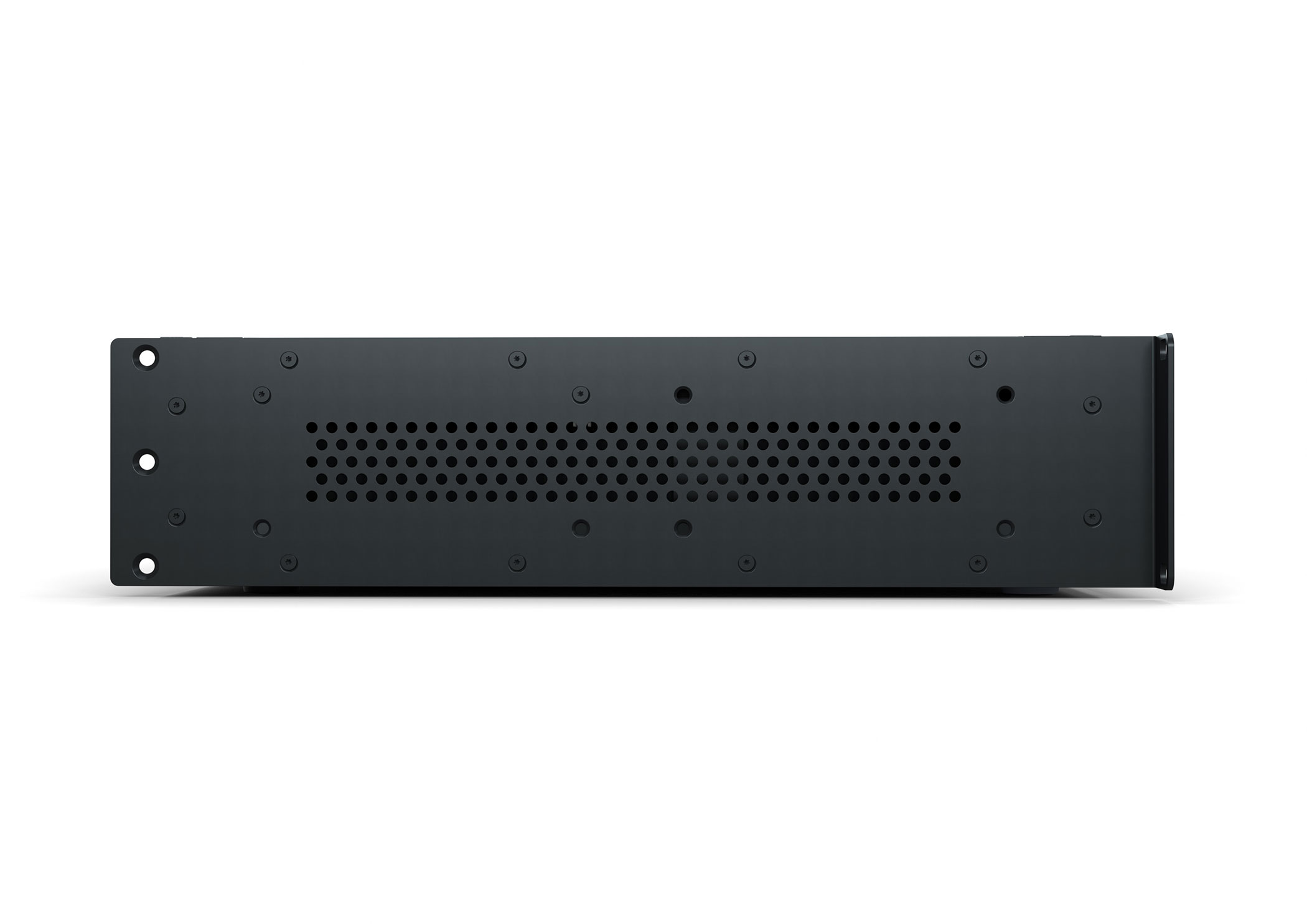

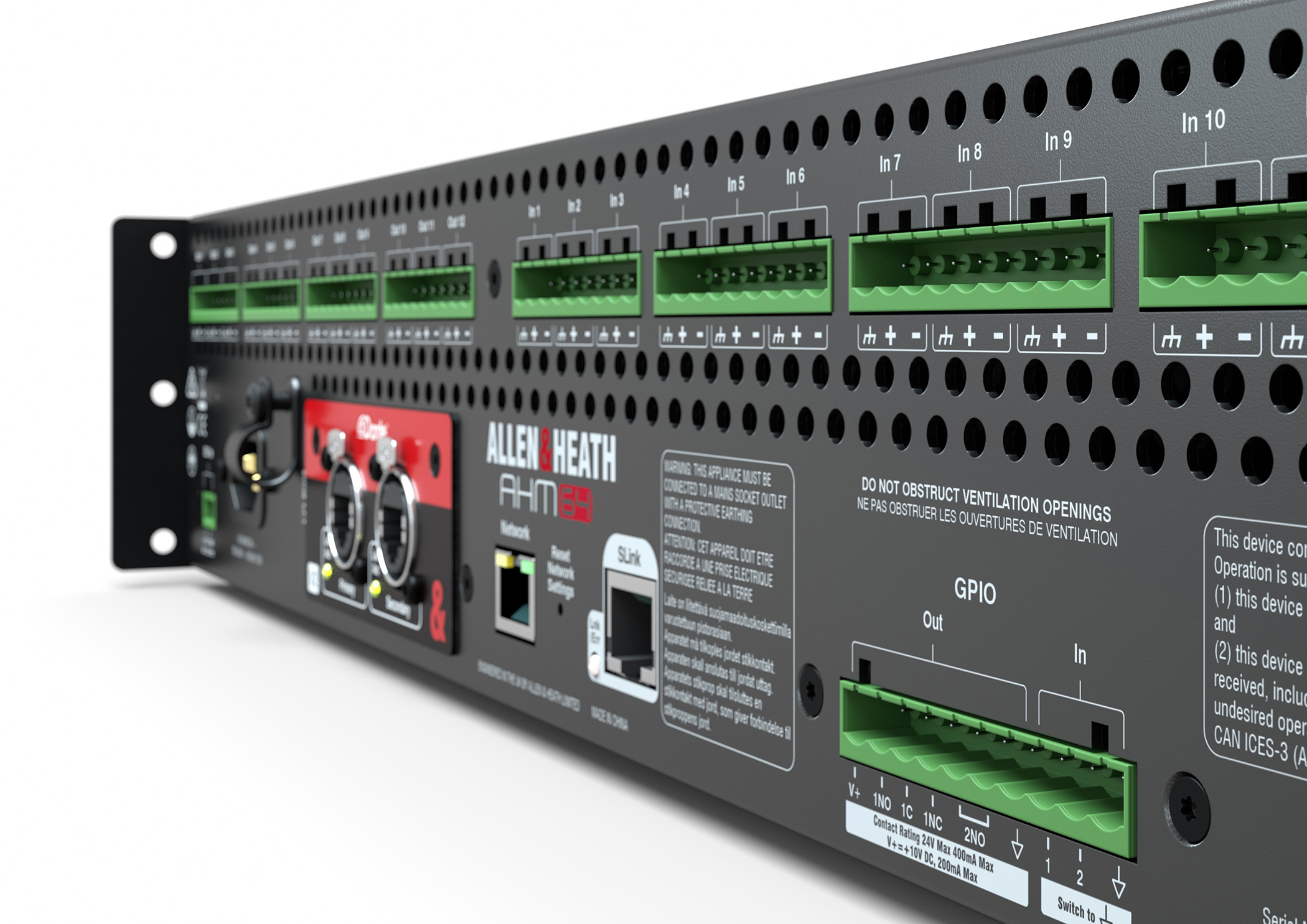

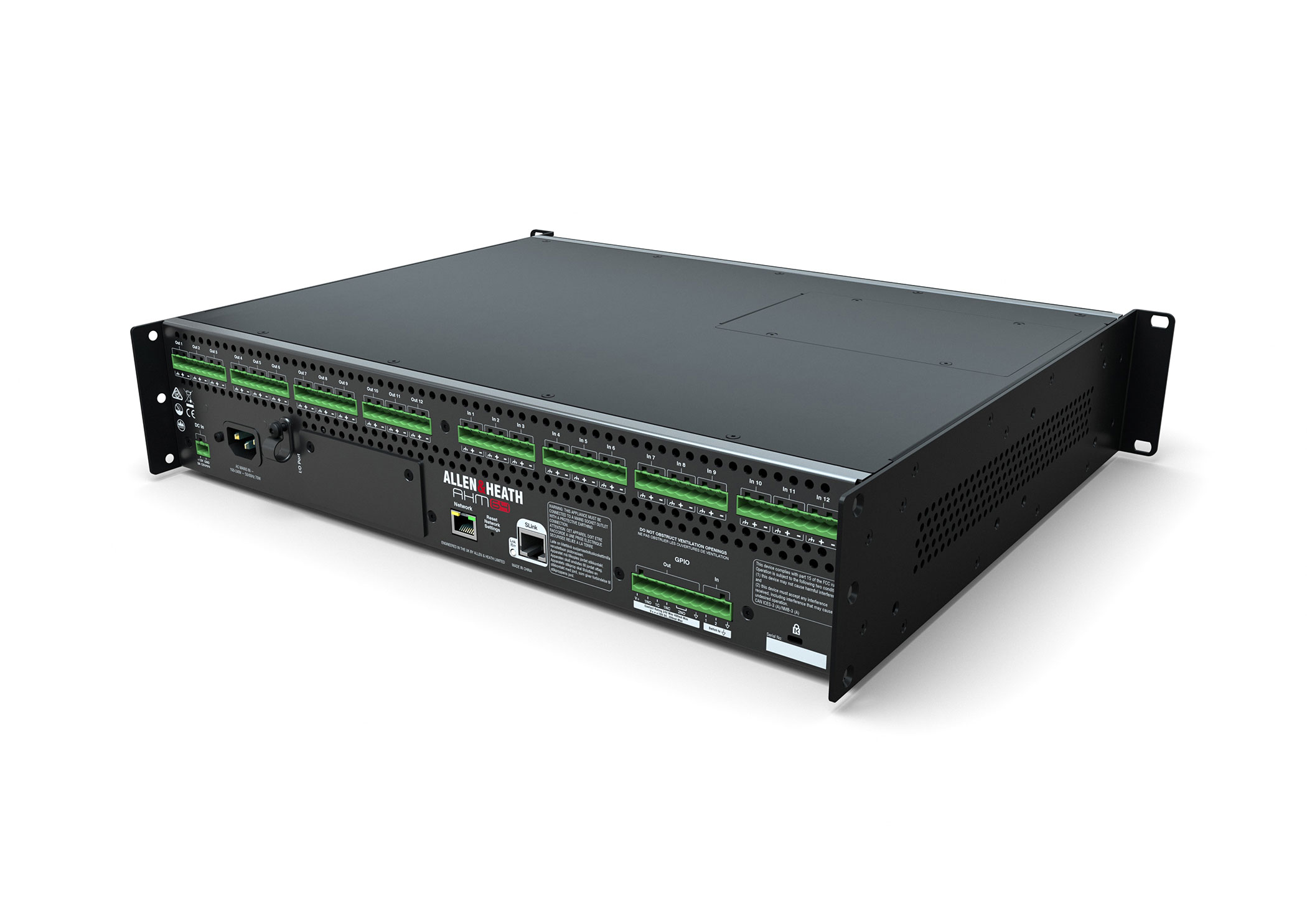

製品画像














ドキュメント












ビデオ








ソフトウェア



AHM-64 システムマネージャー



V 1.00は、AHM-64ファームウェアおよびSystem Managerソフトウェアの最初のパブリックリリースです。System Managerアプリケーションには、AHMユニットのファームウェアファイルが含まれています。ダウンロードする前にリリースノートをお読みください。



カスタムコントロール

カスタムコントロールは、カスタマイズ可能なクロスプラットフォームコントロールアプリであり、Allen&Heathがインストールしたオーディオシステムに対して、エレガントでオーダーメイドのコントロールを提供します。 カスタムコントロールの詳細については、こちらをご参照ください。

DAWコントロールドライバー

Allen&Heath DAW Controlを使用すると、互換性のあるAllen&HeathデバイスがMac OSまたはWindows上のDAWソフトウェアを制御し、一般的なHUIまたはMackie Controlプロトコルをエミュレートできます。

注– DAWコントロールでのAHM-64のサポートは近日提供予定です。
